康明斯B系列柴油發動機燃料系統流程圖

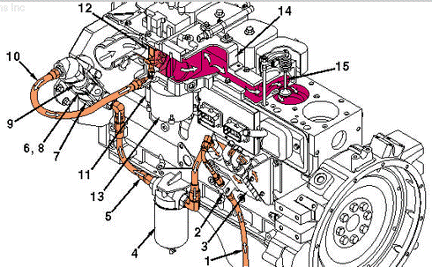

康明斯B5.9G柴油發動機

1遠程安裝的燃油濾清器 2燃油進口 3壓力調節器 4燃油濾清器 - 內部（廢棄的） 5燃料切斷閥 6燃氣質量流量傳感器 7跨接軟管 8燃料控制閥 9混合器 10節氣門體 11進氣歧管 12進氣門。

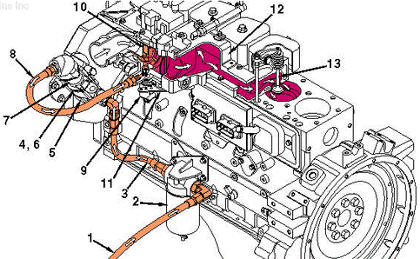

康明斯B5.9G柴油發動機

1遠程安裝的燃油濾清器 2燃油進口 3燃油濾清器 - 內部（廢棄的） 4第二級壓力調節器 5燃料切斷閥 6燃氣質量流量傳感器 7跨接軟管 8燃料控制閥 9空氣燃料混合器 10油門盤

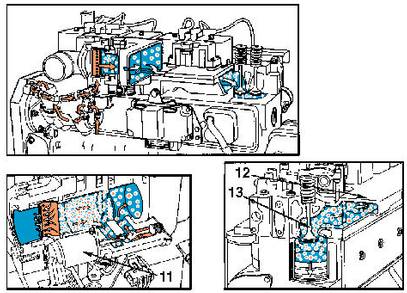

康明斯B5.9G柴油發動機

11怠速控制閥 12進氣歧管 13進氣門。

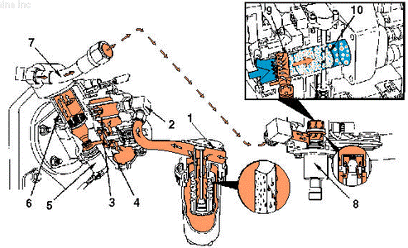

康明斯B5.9LPG柴油發動機

1直列式磁性濾清器 - 由 OEM 提供 2蒸發器調節器/切斷閥 3安裝在發動機上的燃油濾清器 4濾網組件 5燃氣質量流量傳感器 6燃油跨接軟管 7燃料控制閥 8空氣燃料混合器 9油門盤 10進氣歧管 11進氣門。

康明斯B LPG Plus柴油發動機

1燃油供應 2單向閥 3蒸發器 4燃油濾清器 5燃油軟管 6燃料殼體 7燃料切斷閥 8濾網組件 9燃氣質量流量傳感器 10燃油跨接軟管 11燃料控制閥 12空氣燃料混合器 13節氣門執行器 14進氣歧管 15進氣門。

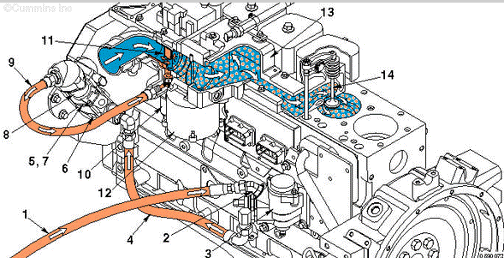

康明斯B Gas Plus柴油發動機

1燃料供應軟管 2燃油進口 3燃油壓力調節器 4燃油軟管 5燃料殼體 6燃料切斷閥 7濾網組件 8燃氣質量流量傳感器 9燃油跨接軟管 10燃料控制閥 11空氣燃料混合器 12節氣門執行器 13進氣歧管 14進氣門。

康明斯B Gas International柴油發動機

1燃油供應 2燃油濾清器 3燃油軟管 4燃料殼體 5燃料切斷閥 6濾網組件 7燃氣質量流量傳感器 8燃油跨接軟管 9燃料控制閥 10空氣燃料混合器 11機械油門 12進氣歧管 13進氣門。
