康明斯系列柴油發動機搖臂 — 綜述
2014/7/4 10:37:40
康明斯B系列柴油發動機搖臂 — 綜述
概述

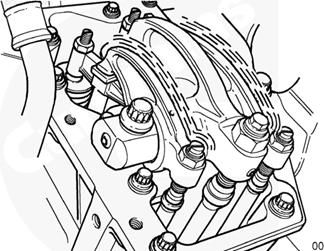

搖臂室蓋為鋁制。搖臂室蓋安裝螺栓不得過度擰緊。應避免金屬與金屬接觸。噴油器桿為鍛鋼制品。搖臂軸的直徑由于噴油器組件的負載提高而加大。每個搖臂均為單件整體式設計，并且不包含耳形支腳。

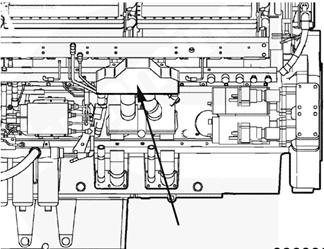

完整康明斯的搖臂室殼體
氣門和噴油器利用外基圓法（OBC）進行調整。調整值參見下表。
注: 外基圓步驟需要使用精確的度盤式英寸磅扭矩扳手，其量程為 0 到 35 N•m [0 到 300 in-lb]。可使用扭矩扳手組件（零件號為 3824783）。扭矩扳手需要定期檢查標定是否正確。不建議使用棘輪型扭矩扳手。
|
調整值 | ||||||
|
部件 |
塞尺 | |||||
|
噴油器 |
||||||
|
進氣門 |
0.32 mm [0.013 in] | |||||
|
排氣門 |
0.62 mm [0.024 in] | |||||
|
QSK78 外基圓氣門和噴油器組 | ||||||
|
VS 標記 |
氣門關閉的氣缸號 |
調整各氣缸的氣門 |
調整噴油器的汽缸號 | |||
|
A |
1R |
1R |
7R | |||
|
8L |
8L |
2L | ||||
|
2R |
2R |
5R | ||||
|
B |
9L |
9L |
4L | |||
|
4R |
4R |
3R | ||||
|
7L |
7L |
6L | ||||
|
C |
6R |
6R |
1R | |||
|
5L |
5L |
8L | ||||
|
8R |
8R |
2R | ||||
|
A |
3L |
3L |
9L | |||
|
9R |
9R |
4R | ||||
|
1L |
1L |
7L | ||||
|
B |
7R |
7R |
6R | |||
|
2L |
2L |
5L | ||||
|
5R |
5R |
8R | ||||
|
C |
4L |
4L |
3L | |||
|
3R |
3R |
9R | ||||
|
6L |
6L |
1L | ||||
參見下表的調整順序。曲軸箱呼吸器，一臺兩級通風裝置位于左排。通風裝置流回機油油位下的油底殼連接件。
