康明斯ISLe CM2150柴油發動機排氣系統

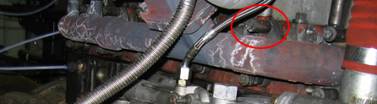

康明斯ISLe CM2150柴油發動機排氣歧管

• 兩段式歧管設計
• 隔塊用于安裝螺栓
• 隔塊可以給安裝螺栓額外的拉力并維持正確的扭矩以消除缸蓋出的廢氣泄露。

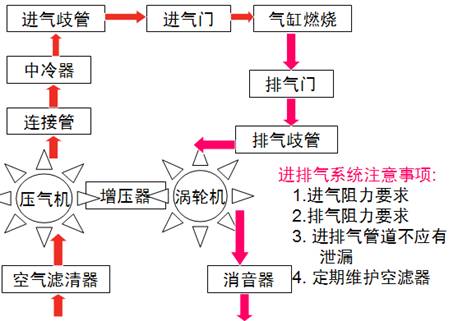

康明斯ISLe CM2150柴油發動機進排氣系統流程框圖

康明斯ISLe CM2150柴油發動機測試

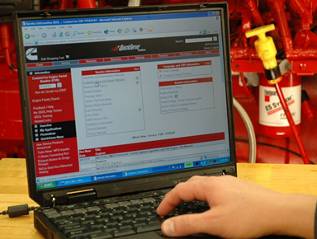

INSITE 操作

–     單缸斷缸測試

–      氣缸性能測試

–      燃油系統泄漏測試

–      測功機設置

–      進氣加熱器繼電器測試。

–     風扇測試

–     起動馬達鎖定繼電器驅動器測試

康明斯ISLe CM2150柴油發動機車輛制動

康明斯ISLe CM2150柴油發動機發動機制動選項

• 發動機壓縮制動選項
• 由ECM控制，但是必須有OEM線束支持 (參考線路圖)
• 制動可以是 0, 3, 或者全部 6 缸

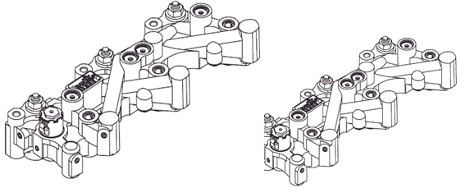

康明斯ISLe CM2150柴油發動機Jabco C型制動器總稱(ISL發動機上)

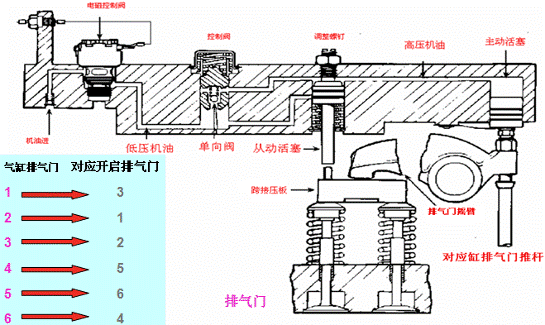

康明斯ISLe CM2150柴油發動機Jabco C型制動器剖面(ISL發動機)

康明斯ISLe CM2150柴油發動機制動器優點

1、減少剎車磨損

l       車輛在滾動中減速、滑動摩擦為滾動摩擦

l       車輛下長坡時保持發動機相對恒定工作溫度

l       排氣門釋放出高速運動壓縮空氣，清除燃燒室和排氣道積碳

2、減少車胎磨損

3、增強對車輛的控制
