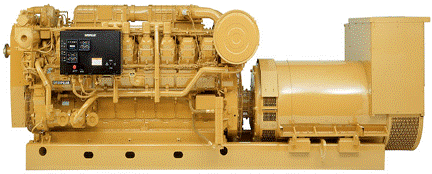

卡特彼勒3500B 系列柴油發動機的維修維護保養的檢查

卡特彼勒柴油發動機3512B啟動前的檢查

•          檢查發動機機油油位

•          檢查發動機冷卻液液面

•          檢查進氣關斷閥是否在開啟位置

•          進氣排氣通道是否暢通（空濾指示器等）

•          檢查儲氣罐氣壓（600—1030kpa）

•          檢查進柴油進油回油開關是否在開啟狀態

•          SCR房24V供電   開關置于“怠速”位置

•          檢查機房通風狀態   側門   水箱前門

檢查卡特彼勒柴油發動機機油油位

•          發動機油標尺的位置

•          安裝在左側  或右側

•          檢查時  抽出油尺用干凈的棉布擦拭干凈后   插入油尺到底  并靜止5S后取出

•          停機狀態  查看高刻度面   不低于刻度中線

•          低于刻度中線時  必須添加機油

•          運轉狀態   查看低刻度面

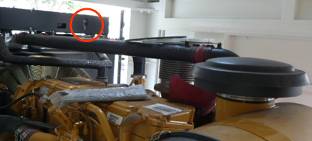

卡特彼勒柴油發動機C18機組冷卻液位檢查

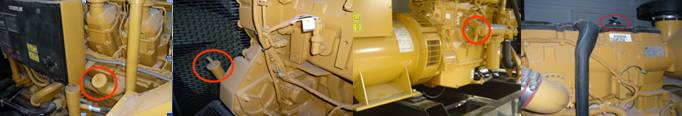

卡特機組機油加注位置

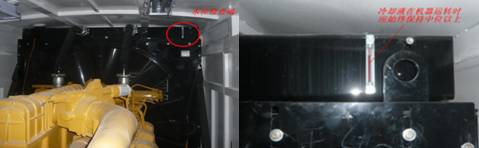

檢查卡特彼勒柴油發動機冷卻液液面

•          電噴發動機3512B系列

•          直觀檢查玻璃管液位

•          停機或運轉時  均應看到液位

•          卡特所有設備  都必須加注防凍液

•          輔助發動機   C15

•          檢查圓形液位指示窗

•          低于視窗時必須添加防凍液

•          輔助發動機  C18

•          檢查長方形液位指示窗

•          輔助發動機  34系列

•          沒有安裝檢視窗的設備需要打開水箱加注口來檢查

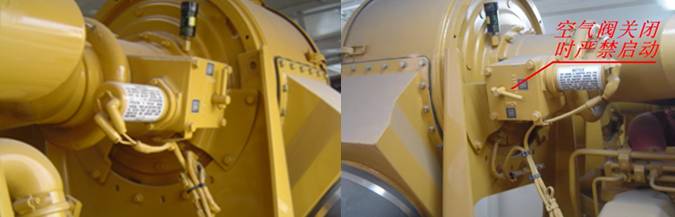

卡特彼勒柴油發動機3512B空氣關斷閥(50HZ)

•          3512B       50HZ

•          位于發動機左側

•          位于發動機右側

•          操作急停按鍵  關閉

•          手動進行復位

•          正常時“open”位

卡特彼勒柴油發動機3512B空氣關斷閥(60HZ)

•          3512B     60HZ

•          左右各有一個

•          操作急停按鍵  關閉

•          需用扳手搬動來開啟

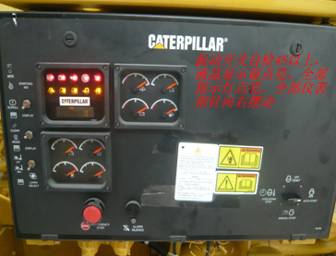

卡特彼勒柴油發動機啟動設備

•          機組自檢

•          搬動啟動開關   在“3”點鐘位置

•          停止4S以上

•          所有報警燈閃亮   蜂鳴

•          所有儀表指針擺動

•          出現不相符的顯示時禁止啟動

卡特彼勒柴油發動機3512B的啟動

•          自檢完成

•          機組啟動  “6”點位置

•          機組運轉后超過400轉/分鐘   啟動馬達將自動脫離停止運轉

•          機組進入到工作狀態

正常運行狀態

運轉后的卡特彼勒柴油發動機巡檢

•          定時巡檢   不得遠離設備

•          巡檢儀表報警燈

•          巡檢儀表指示狀態

•          觀察消聲器排煙

•       &nbs, p;  傾聽發動機異響

•          圍繞觀察發動機是否有泄油現象

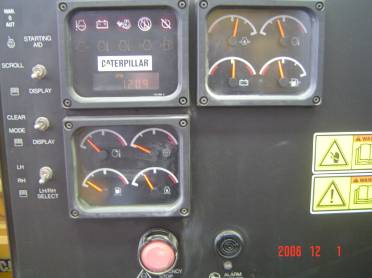

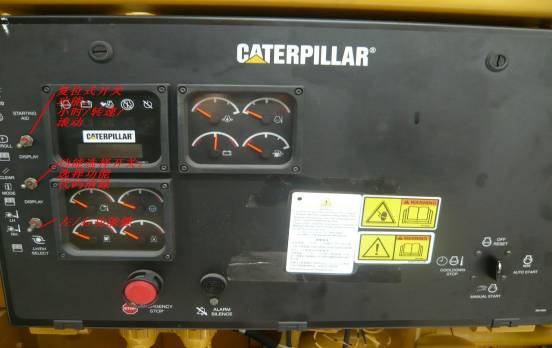

卡特彼勒柴油發動機3512B儀表板介紹

卡特彼勒柴油發動機3512B運行中的巡檢

•          正常的運行狀態

•          巡視報警燈

•          巡視機油壓力

•          巡視水溫

•          巡視排氣溫度

•          空濾堵塞

•          柴油堵塞

•          機油堵塞

卡特彼勒柴油發動機3512B的停機

•          關閉所有負載設備

•          SCR房開關置“怠速”位

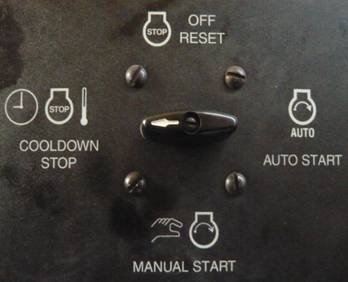

•          將ECS開關順時針扳到冷卻停機位置(5分鐘后自停)

卡特彼勒柴油發動機緊急停機

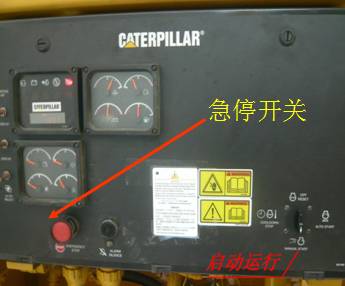

•          按壓急停開關    機組將立即停機

•          負載狀態    勿按壓

•          只有在可能發生重大事故時使用

•          按壓急停   空氣關斷閥必然關閉（左右同時）

•          手動打開空氣關斷閥后才能啟動設備（左右）

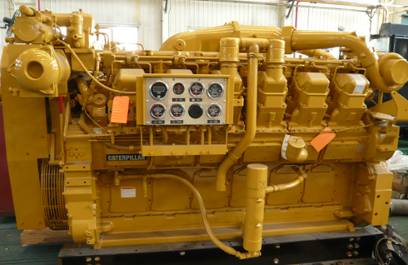

卡特彼勒柴油發動機3512A

卡特彼勒柴油發動機3512A啟動前的檢查

•          檢查發動機機油油位

•          檢查發動機冷卻液液面

•          檢查進氣關斷閥是否在開啟位置

•          進氣排氣通道是否暢通（空濾指示器等）

•          檢查儲氣罐氣壓（600—1030kpa）

•          檢查進柴油進油回油開關是否在開啟狀態

•          SCR房24V供電   開關置于“怠速”位置

•          檢查機房通風狀態   側門   水箱前門

卡特彼勒柴油發動機3512A儀表板介紹

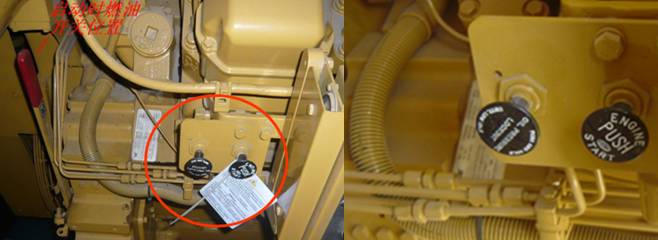

卡特彼勒柴油發動機3512A的啟動開關

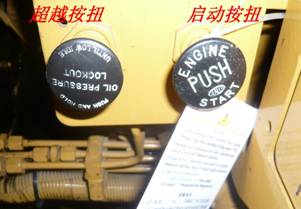

•          左右手同時按壓“超越按扭”和“啟動按扭”

•          聽到機組啟動后立即放松“啟動按扭”

•          觀察機組機油壓力到300kpa以上時，放松“超越按扭”

•          嚴禁在盤車或運行中重復按壓“啟動按扭”
