BOSCH共軌電控發動機原理介紹

一、  BOSCH共軌電控發動機原理介紹：

說明

l  電控噴油器根據ECU發出的噴油指令脈沖進行噴油

Ø  噴油始點由指令脈沖起點控制

Ø  噴油量由指令脈沖的寬度控制

Ø  可以實現多次噴射

l  噴油壓力為共軌壓力

Ø  共軌壓力可以由ECU發出的共軌壓力指令由高壓供油泵控制

Ø  共軌壓力是閉環控制

2、高壓共軌控制常用策略：

1.        起動控制策略

2.        怠速控制策略

3.        油門油量標定及其實現

4.        熱保護控制策略

5.        冒煙極限

6.        燃油預噴

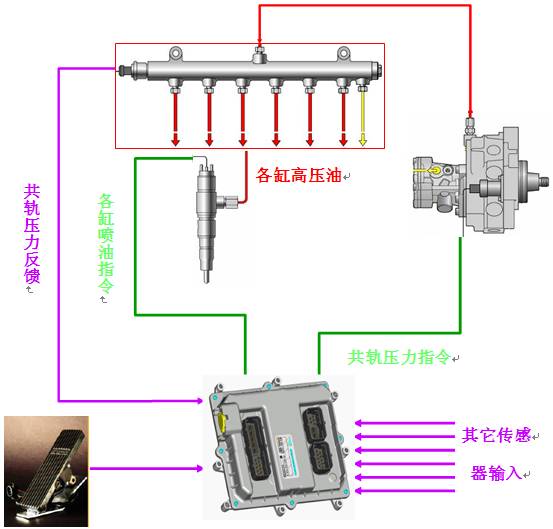

3、油路走向原理圖：

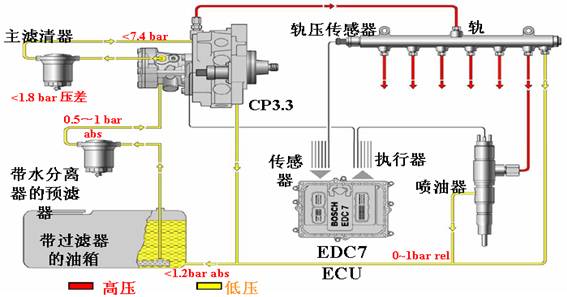

l  CP3.3油泵:適用于玉柴4E、4G、6J、6A、6G等中型系列博世共軌發動機

燃油主要走向：油箱→粗濾（手油泵）→燃油分配器→輸油泵（在高壓油泵后端）→細濾→高壓油泵→共軌管→噴油器。

低壓管路典型技術參數

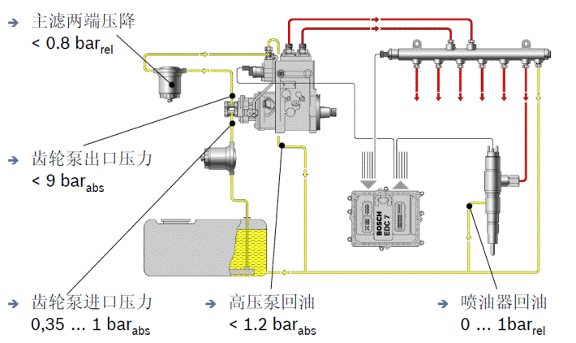

l  CP2.2油泵: 適用于玉柴6L、6M、6K等重型系列博世共軌發動機

燃油主要走向：油箱→粗濾（手油泵）→燃油分配器→輸油泵（在高壓油泵后端）→細濾→高壓油泵→共軌管→噴油器。

低壓管路典型技術參數

l  CP2.2油泵: 適用于玉柴6L、6M、6K等重型系列博世共軌發動機

燃油主要走向：油箱→粗濾（手油泵）→燃油分配器→輸油泵（在高壓油泵后端）→細濾→高壓油泵→共軌管→噴油器。

低壓管路典型技術參數
