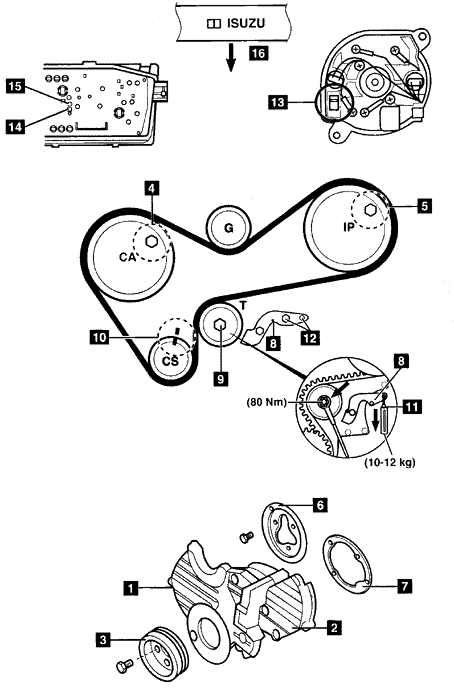

ISUZU 五十鈴柴油發動機正時皮帶拆裝及正時圖

拆卸

1.拆下:

輔助驅動皮帶
冷卻風扇
正時皮帶上罩1
曲軸皮帶輪3(4個螺栓)
正時皮帶下罩2
水泵
凸輪軸鏈輪法蘭6
噴油泵鏈輪法蘭7
2.順時針轉動曲軸到1號氣缸的上止點,確保正時標記10對齊。

3.把合適的鎖止螺栓擰入到凸輪軸鏈輪和噴油泵鏈輪中（如圖中4和5所示）。

4.拆下張緊器桿8。

5.擰松張緊器皮帶輪螺栓9，移動張緊器并使它離開皮帶，稍微擰緊螺栓。

6.拆下正時皮帶。

安裝

1.確保鎖止螺栓的位置是正確的。

2.確保正時標記10對齊。

3.從曲軸鏈輪開始，按照順時針的方向安裝正時皮帶。

注意：從發動機的前部應該可以讀到皮帶上的字母‘ISUZU’（如圖16所示）。

4.擰松張緊器皮帶輪螺栓9，將張緊器皮帶輪推向皮帶。

5.確保皮帶在噴油泵鏈輪和張緊輪間以及曲軸鏈輪和凸輪軸鏈輪間被拉緊。

6.使張緊桿8靠著張緊器皮帶輪殼體。

7.從鏈輪上拆下鎖止螺栓（如圖4和5所示）。

8.使用彈簧秤11，在張緊器桿上施加10-12Kg的載荷。

注意：4JG2T（92年以后）：施加9Kg的載荷。

9.擰緊張緊皮帶輪螺栓到80Nm。

10.逆時針慢慢地轉動曲軸45°，使用彈簧秤張緊皮帶。

11.在逆時針轉動曲軸1圈的過程中，每隔45°重復張緊步驟。

注意：在張緊步驟中，不要順時針轉動曲軸。

12.使張緊器桿安到原來的位置。擰緊張緊器桿螺母12。

13.安裝：

噴油泵鏈輪法蘭6
凸輪軸鏈輪法蘭7
水泵
14.按照與拆卸相反的順序安裝部件。

15.檢查并調整噴油泵的正時。

16.對于2.8L發動機:按照如下步驟使正時皮帶更換警告燈歸零:

拆下車速里程表和操作開關
17.對于3.1L發動機:按照如下步驟使正時皮帶更換警告燈歸零:

拆下儀表板
從孔14上拆下遮蔽膠帶
從孔15中拆下螺釘
把從孔15中拆下的螺釘插入孔14中,并用遮蔽膠帶蓋住孔15
安裝儀表板
如果先前已經更換過正時皮帶,則步驟相反
