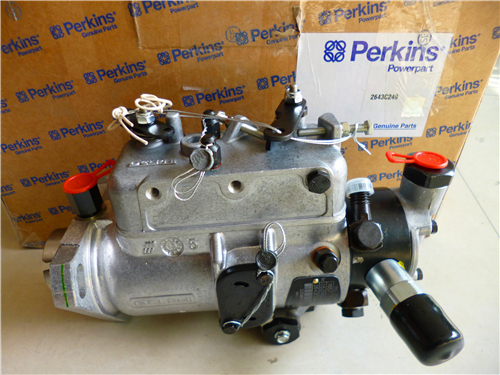

珀金斯Perkins燃油噴油泵-拆卸(配有增壓控制)

拆卸步驟

開始:

a.拆下前蓋。有關正確的步驟，請參閱《拆解和組裝》,“前蓋-拆卸和安裝”。

b.拆下燃油噴油管。有關正確的步驟，請參閱《拆解和組裝》,“燃油噴油管-拆卸”。

1.把供油開關轉到關閉位置。

2.將蓄電池斷路開關轉到斷開位置。

3使用工具(A)轉動曲軸，使1號活塞處于上止點位置。有關正確的步驟，請參閱《系統操作、測試和調整》,“查找1號活塞上止點位置”。

4使用工具(B)鎖定曲軸，使1號活塞處于上止點位置。

5.使用工具(C)鎖定凸輪軸。

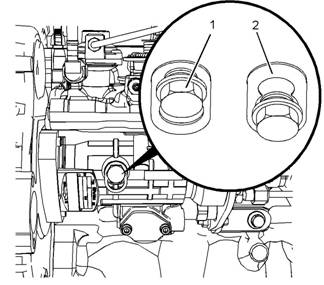

6松******定螺釘(1)。轉動隔套(2)，以便將鎖定螺釘(1)擰緊抵到噴油泵的軸上。逆時針方向轉動噴油泵齒輪來消除齒隙。擰緊鎖定螺釘(1)至扭矩為15N·m(133lbin)。

7.消除燃油泵齒輪的齒隙。將噴油泵鎖在正確位置，然后卸下燃油泵齒輪。請參閱《拆解和組裝》,“燃油泵齒輪-拆卸和安裝”以了解正確程序。

8清潔噴油泵(8)及其周圍區域。開始組裝前，確保該區域無污染物。

9將適當的容器放置到燃油噴油泵(8)的下方，用來盛裝所有可能溢出的燃油。

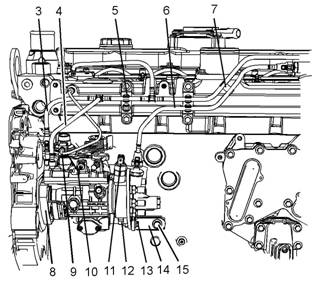

10.將塑料管組件(3)、塑料管組件(4)和塑料管組件(6)從噴油泵(8)上斷開。

11.將塑料管組件(3)、塑料管組件(4)和塑料管組件(6)從夾子(5)和夾子(7)上拆下。將塑料管組件放置在遠離噴油泵的地方。

12.使用工具(D)塞住塑料管組件(3)、塑料管組件(4)和塑料管組件(6)。

13.使用工具(D)蓋住噴油泵(8)上的塑料管組件接頭。

14.將管組件(9)從噴油泵(8)和缸蓋上拆下。

15.拆下密封件(10)（未顯示）。

16.將OEM線束組件從電磁閥(11)和電磁閥(12)上斷開。

17.將螺母和螺栓(13)從噴油泵(8)上拆下。

18.拆下螺栓(15)，然后將支架(14)從缸體和噴油泵上拆下。

19.將螺栓(17)和密封墊圈(16)從噴油泵(8)上拆下。

注:在螺栓拆卸過程中應用手支撐噴油泵。

20.小心地將噴油泵(8)從前殼體(18)上拆下。

21.將O形密封圈(19)從噴油泵(8)上拆下。
