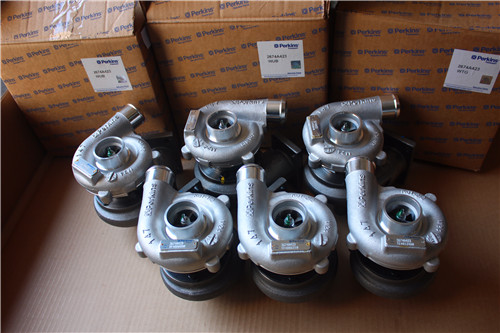

珀金斯Perkins柴油發動機渦輪增壓器-拆卸

拆卸步驟

注:塞住并蓋好所有開口和管組件。

1.松開軟管卡箍，并將軟管組件從渦輪增壓器進口上斷開。

2.松開軟管卡箍，并將軟管組件從渦輪增壓器出口上斷開。

3如有必要，從渦輪增壓器上的廢氣旁通閥執行器上拆下軟管組件。

4將排氣管組件從渦輪增壓器上拆下，有關正確的步驟，請參閱原始設備制造商（OEM）信息。

5如有必要，拆下排氣彎頭。有關正確的步驟，請參閱《拆解和組裝》,“排氣彎頭-拆卸和安裝”。

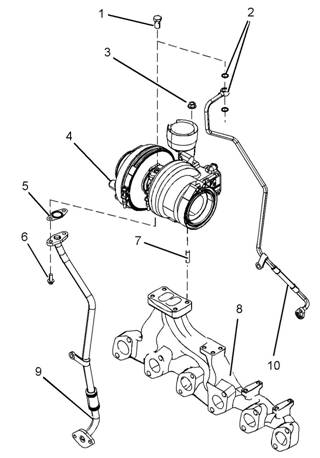

6拆下中空螺栓(1)，然后從管組件(10)上拆下密封墊圈(2)。

7從管組件(9)拆下螺栓(6)。拆下密封墊(5)。

8將管卡箍從管組件(9)和管組件(10)上拆下。將管組件(10)遠離渦輪增壓器(4)安置。

9將螺母(3)從渦輪增壓器(4)上拆下。

10從排氣歧管(8)上卸下渦輪增壓器(4)。

11.如有必要，將螺柱(7)從排氣歧管(8)上拆下。

12.為拆下管組件(9)和管組件(10)，將需要拆下排氣歧管(8)。

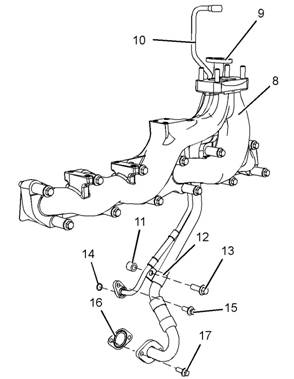

13.將螺栓(13)從管夾(12)拆下，然后拆下隔套(11)。

14.將螺栓(15)從管組件(10)上拆下。將管組件(10)從缸體上拆下。

15.從管組件(9)拆下螺栓(17)。拆卸密封墊(16)。

16.拆下排氣歧管。有關正確的步驟，請參閱《拆解和組裝》,“排氣歧管（頂部安裝式渦輪增壓器排氣歧管）-拆卸和安裝”。

17.拆下管組件(9)和管組件(10)。將O形密封圈(14)從管組件(10)上拆下。

渦輪增壓器-安裝

1確保渦輪增壓器(4)清潔、無損壞。檢查渦輪增壓器有無磨損。更多信息請參閱《系統操作、測試和調整》,“渦輪增壓器檢查”。如果渦輪增壓器的任何零件磨損或損壞，必須更換整個渦輪增壓器。

2如有必要，測試廢氣旁通閥執行器是否正常工作。請參閱《系統操作、測試和調整》,“渦輪增壓器檢查”。如果廢氣旁通閥執行器損壞或不在規定限制范圍內工作，必須更換整個渦輪增壓器。

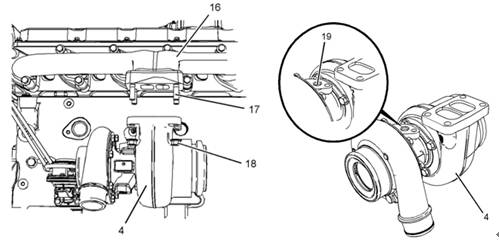

3清潔排氣歧管(16)的密封墊表面。如有必要，將螺柱(17)安裝到排氣歧管上。擰緊螺柱至扭矩18N·m(160lbin)。

4將渦輪增壓器(4)定位到排氣歧管(16)上。

5.安裝螺母(18)。

注:安裝螺母后，應支撐住渦輪增壓器。

6.擰緊螺母(18)至扭矩為44N·m(32lbft)。

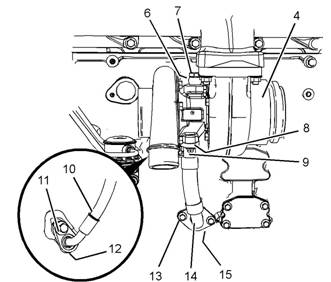

7確保管組件(14)和(10)清潔、無損壞或堵塞。更換任何損壞的部件。

8將新密封墊(8)（未顯示）和螺栓(9)定位到管組件(14)上。

9將管組件(14)安裝到渦輪增壓器(4)上。安裝螺栓(9)并用手擰緊。

10將新密封墊(15)（未顯示）定位在管組件(10)的法蘭和缸體之間。安裝螺栓(13)并用手擰緊。

11.擰緊螺栓(9)和螺栓(13)至扭矩為22N·m(195lbin)。

12.從進油口(19)處拆下螺塞。請參閱插圖54。用清潔的發動機機油通過進油口潤滑渦輪增壓器軸承。將壓縮機葉輪轉動幾次以便潤滑軸承。

13.使用工具(A)潤滑新的O形密封圈(12)（未顯示）。將O形密封圈(12)（未顯示）安裝到管組件(10)上。

14.將管組件(10)安裝到缸體上并在渦輪增壓器(4)上定位好。

15.安裝螺栓(11)并用手擰緊。確保管組件(10)正確安裝在缸體中。

16.將中空螺栓(7)和兩個新的密封墊圈(6)（未顯示）安裝到管組件(10)上。

17.擰緊中空螺栓(7)至扭矩為20N·m(177lbin)。

18.擰緊螺栓(11)至扭矩為22N·m(195lbin)。

19.如有必要，安裝排氣彎頭。有關正確的步驟，請參閱《拆解和組裝》,“排氣彎頭-拆卸和安裝”。

20.將排氣管組件連接到渦輪增壓器上，有關正確的步驟，請參閱原始設備制造商（OEM）信息。

21.如有必要，將軟管組件安裝到渦輪增壓器的廢氣旁通閥執行器上。

22.將管組件(5)連接到渦輪增壓器(4)。牢固地擰緊軟管卡箍(3)。

23.將軟管組件(1)連接到渦輪增壓器(4)上。牢固地擰緊軟管卡箍(2)。
