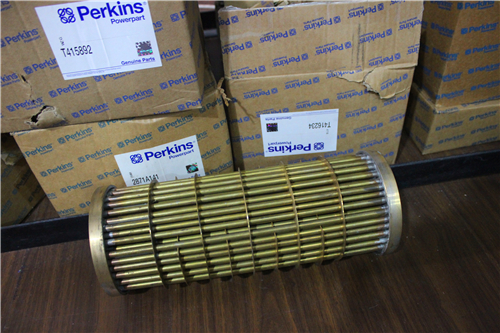

珀金斯發動機機油冷卻器-拆卸拆卸步驟

1.從冷卻系統將冷卻液排入合適的容器中。有關正確的程序，請參閱《Perkins柴油發動機Perkins柴油機操作和保養手冊》,“冷卻系統冷卻液-排放”。

2.將適當的容器放置到發動機機油冷卻器的下方，用來盛裝所有可能溢出的油液。

3拆下 機油濾 清器 底座 。 請參閱 《Perkins柴油機Perkins柴油機拆解和組裝》 ,“機油濾 清器 底座 - 拆 卸和 安裝”。

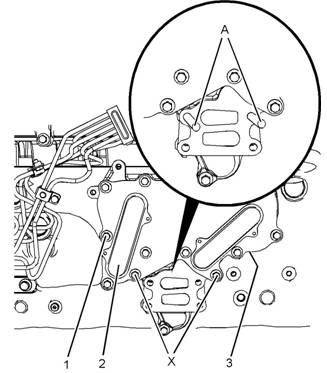

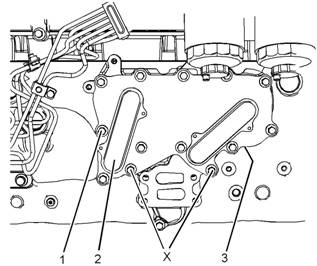

4從發 動機 機油 冷卻器 組件 (2) 上拆 下螺 栓 (1)。

注意 不同 長度 螺栓 的位 置。 不 要拆下 (X) 位置上的 螺栓 。

注: 當拆下 螺栓時 ，應支 撐住 發動機 機油冷 卻器。

5. 將發動 機機油 冷卻 器組件 (2) 從缸 體上 卸下。

6. 拆下 密封 墊 (3)（ 未顯 示） 。

拆 解 步驟

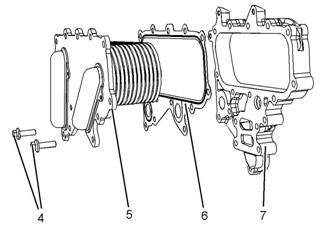

1卸下 螺栓 (4)。

2將冷 卻器基 體 (5) 從隔 板 (7) 上拆下 。

3拆下 密封 墊 (6)。

發 動機 機 油冷 卻 器 - 安 裝組 裝 步驟

1確保 冷卻器 基體 (5) 清潔 、無 堵塞或 損壞。 確 保隔板 (7) 清潔 且無損 壞。 更換任 何損壞 的部件 。

2將新 接頭 (6) 安置 在隔 板 (7) 上。 將 冷卻器 基體(5) 安 裝到 隔板 上。

3用手 安裝 并擰 緊螺 栓 (4)。

安 裝 步 驟

1清潔 缸體 密封 墊表 面。

2將新 密封墊 (3)（ 未顯示 ）定 位到 發動機 機油 冷卻器 組件 (2) 上 。 將 螺栓 (1) 安 裝到 密封 墊的鋸齒形 孔中 。

3將工 具 (A) 安 裝到 缸體上 。

4將機 油冷卻 器組 件 (2) 安裝到 工具 (A) 上 。 確保機油冷 卻器 組件正 確位于 缸體 的凹槽 中。

5用手 擰緊 螺栓 (1)。

6拆下 工具 (A)。

7將其 余的螺 栓 (1) 安裝 到發 動機機 油冷 卻器組 件(2) 上 。

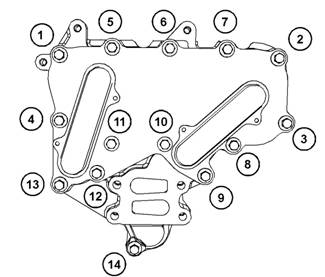

8按照 圖 84 所示 的順 序， 擰緊螺 栓 (1) 至 扭矩為22 N·m (195 lb in)。

9安裝 油濾 清器 底座。 有 關正 確的 步驟 ，請 參閱《Perkins柴油機拆解和組裝》, “機油過濾器底座 - 拆 卸和安裝”。

10. 加 注冷卻 系統 至正 確液 位。 有關 正確 的步 驟，請參 閱《操 作和 保養 手冊》 , “冷 卻系 統冷卻 液 -更換 ”。

11檢查 發動 機潤滑 油油位。 有 關正確 的步驟 ，請參閱《Perkins柴油機操作和保養手冊 》, “發動機機油 油位 - 檢查”。
