珀金斯發 動 機機 油 泵 -安裝

安 裝 步 驟

. 1確保 發動機 機油泵 的所 有部件 清潔、 無磨 損或損壞。 更多信 息請參 閱《系統 操作、 測試和 調整》 ,“發 動機 機油泵 - 檢查”。 如 果任何 部件磨 損或 損壞， 更換整 個發 動機 機油泵 組件 。

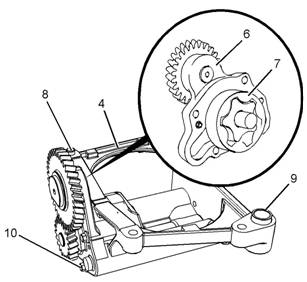

2如有 必要， 用清潔 的發 動機機 油潤滑 發動 機機油泵組 件的內 部部件 。 將外 部轉子 (7) 安 裝到發 動機機 油泵 (4) 的殼 體中 。

注: 確保 外部 轉子 正確 安裝 到發動 機機 油泵 的殼 體中 。

3. 將前蓋 (6) 安 裝到發 動機機 油泵 (4) 的殼 體中。

注: 確保前 蓋定位 銷正確 定位 在發動 機機油 泵上。

4安裝 螺 栓 (10)。 擰 緊 螺栓 至 扭矩 為 9 N·m(80 lb in)。

5確保兩 根定位 銷 (8) 和 (9) 正 確定位 到發動 機機 油泵 (4) 的 殼體 中。

6將發 動機機 油泵 組件安 置在 缸體上 。

7安裝 螺 栓 (5)。 擰緊 螺 栓至 扭 矩為 22 N·m(195 lb in)。

8. 使用 工具 (A) 檢查 惰齒 輪與 曲軸 齒輪 之間 的齒隙。 更 多信 息請 參閱 《技術 參數 》, “齒輪 總成（前 ）”。

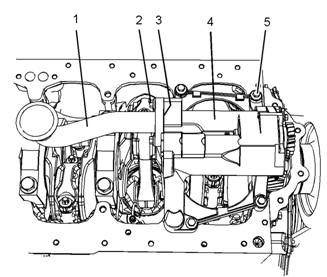

9. 將新的 (3)（未 顯示） 定位 到吸油 管 (2) 上

10. 將 吸油管 (2) 定 位到發 動機 機油泵 (4) 上 。

11. 安 裝螺 栓 (2)。 擰 緊螺 栓 至扭 矩為 22 N·m(195 lb in)。

結 束:a. 安裝發 動機 油底殼 。 請 參閱 《拆解 和組 裝》, “發動機 油底 殼 - 安 裝”。
