Perkins柴油發動機搖臂軸-解體

拆解步驟

開始:

a.拆下搖臂軸組件。請參閱《拆解和組裝》,“搖臂軸和推桿-拆卸”。

注意

保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

1.為了顯示位置，在各個搖臂組件上作一個識別標記。

注:所有部件必須安裝回原來的位置。請勿交換使用部件。

2如有必要，將Torx螺釘從搖臂軸(8)上拆下。

3從前面開始拆解搖臂軸。

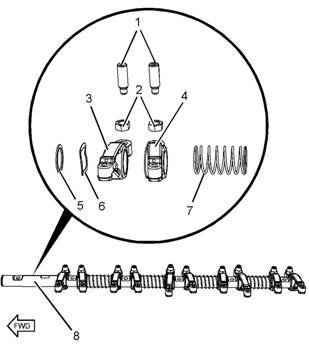

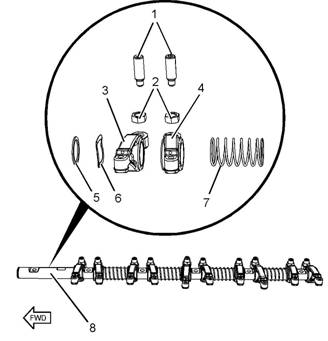

4使用工具(A)，將固定夾(5)從搖臂軸(8)上取下。拆下波形墊圈(6)。

5將進氣門搖臂組件(3)從搖臂軸(8)上卸下。將排氣門搖臂組件(4)從搖臂軸(8)上卸下。

6將彈簧(7)從搖臂軸(8)上卸下。

7重復步驟5至6，將其余的搖臂從搖臂軸(8)上拆下。

8如有必要，拆下固定夾(10)，然后將波形墊圈(9)從搖臂軸(8)的后端拆下。

9如有必要，從搖臂上卸下螺母(2)和調節器(1)。為了顯示位置，在各個調節器上作一個臨時的識別標記。

注:所有部件必須安裝回原來的位置。請勿交換使用部件。

搖臂軸-組裝

組裝步驟

1確保所有部件清潔、無磨損或損壞。關于更多信息，請參閱《技術參數》,“搖臂軸”。如有必要，更換所有磨損或損壞的部件。

2如有必要，將螺母(2)和調節器(1)安裝到搖臂組件(3)和(4)上。如果繼續使用原有調節器，確保將該調節器安裝在原來的位置。

3使用工具(A)，將固定夾(10)和波形墊圈(9)安裝到搖臂軸(8)的后端。

4使用清潔的發動機機油潤滑搖臂組件(3)和(4)的孔以及搖臂軸(8)。

5將排氣門搖臂組件(4)安裝到搖臂軸(8)上。

6將進氣門搖臂組件(3)安裝到搖臂軸(8)上。

7將彈簧(7)安裝到搖臂軸(8)上。

8.重復步驟4至7，將其余的部件組裝到搖臂軸(5)上。

9.安裝完所有搖臂組件后，安裝波形墊圈(6)。

10.使用工具(A)，將固定夾(5)安裝到搖臂軸(8)的前端。

結束:

a.安裝搖臂軸組件。請參閱《拆解和組裝》,“搖臂軸和推桿-安裝”。

搖臂軸和推桿-安裝

安裝步驟

1清潔推桿。檢查推桿有無磨損或損壞。更換任何磨損或損壞的推桿。

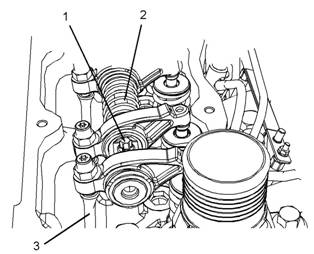

2使用清潔的發動機機油潤滑推桿(3)的兩端。將推桿的杯口朝上安裝到發動機上。

注:確保已將推桿(3)安裝到原來的位置，并且每個推桿的球端都在氣門挺桿中正確就座。

3.確保搖臂軸組件清潔且無磨損或損壞。

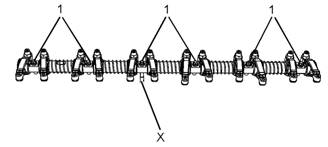

4將torx螺釘(1)安裝到搖臂軸(2)中。確保不同長度的Torx螺釘(1)安裝在位置(X)中。

5將工具(B)安裝到搖臂軸(2)的組件上。

6確保機加工平面(Y)朝上，并且機加工平面(Y)朝機器的前端。

7將搖臂軸組件(2)安置在缸蓋上。

注:確保調整螺釘正確座入推桿端中。

8.使用工具(A)逐步擰緊torx螺釘(1)。確保搖臂軸組件(2)正確定位在缸蓋上。

注:為了避免搖臂軸組件(2)變形，先擰緊中間的torx螺釘。朝著搖臂軸組件外側進行。

9.拆下工具(B)。

10.擰緊torx螺釘(1)至扭矩為35N·m(26lbft)。

11.檢查氣門間隙。請參閱《系統操作、測試發動機氣門間隙》,“-檢查/調整”。如有必要，調整氣門間隙。請參閱《系統操作、測試和調整》,“發動機氣門間隙-檢查/調整”以了解正確程序。

結束:

a.安裝氣門機構蓋。請參閱《拆解和組裝》,“氣門機構蓋-拆卸和安裝”。
