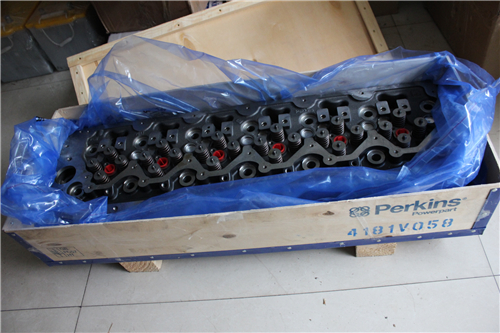

Perkins珀金斯柴油發動機缸蓋-安裝

1徹底清潔缸蓋與缸體的密封墊表面。不

要損壞缸蓋或缸體的密封墊表面。確保沒有碎屑進入缸孔、冷卻液油道或潤滑油油道中。

2檢查缸蓋的密封墊表面有無變形。有關更多資料，請參閱《技術參數》,“缸蓋”。如果缸蓋密封墊表面變形超過最大允許限制，應更換缸蓋。

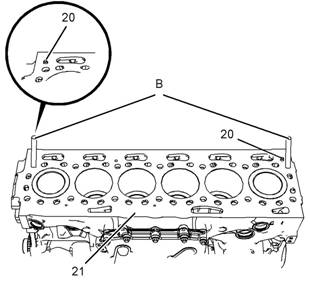

3檢查定位銷(20)有無損壞。如有必要，更換缸體中的定位銷。

4將工具(B)安裝到缸體上。

5將新缸蓋密封墊(21)與定位銷(19)對準。將新缸蓋密封墊(20)安裝到缸體上。

6使用適當的起吊設備起吊缸蓋。缸蓋的重量約為96kg(212lb)。

7使用工具(B)對準缸蓋與缸體。將缸蓋安裝到缸體上。

注:確保缸蓋正確安置在定位銷(20)上。

8.拆下工具(B)。

9清潔螺栓(18)。按照步驟9.a進行檢查螺栓的程序。

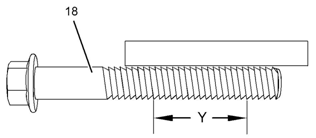

a.用直尺檢查螺栓的螺紋。請參閱插圖176。更換看起來在整個長度(Y)上螺紋直徑減小的所有螺栓。

10使用清潔的發動機機油潤滑螺栓(18)的螺紋和螺栓肩。

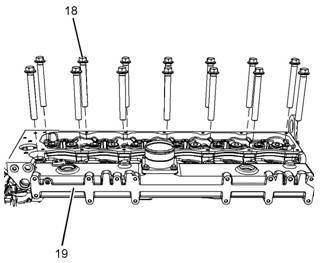

11.將螺栓(18)安裝到缸蓋(19)上。

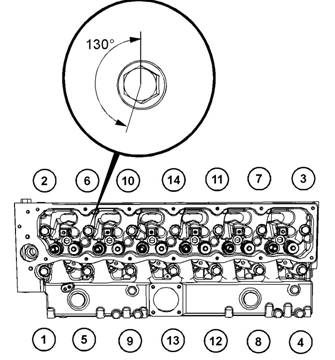

12.按照圖178所示的數字順序，擰緊螺栓至扭矩為50N·m(37lbft)。

13.按照圖178所示的數字順序，擰緊螺栓至扭矩為160N·m(118lbft)。

14.按照圖178所示的數字順序，使用工具(C)再轉動螺栓130度。

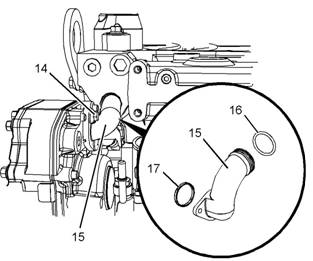

15.使用工具(D)潤滑新的O形密封圈(16)和O形密封圈(17)。將O形密封圈(16)和O形密封圈(17)安裝在旁通管(15)上。

16.將旁通管安裝到缸蓋上。安裝螺栓(14)。擰緊螺栓至扭矩為22N·m(195lbin)。

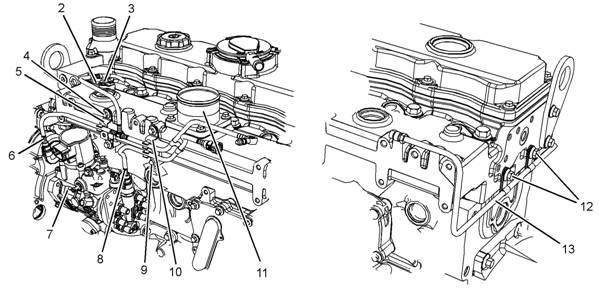

17.將螺栓(12)安裝到管組件(13)的夾子上。將螺栓擰緊至扭矩44N·m(32lbft)。

18.拆下塑料管組件(6)和(8)的螺塞。

19.將蓋從噴油泵(7)的接頭上拆下

20.將塑料管組件(6)和(8)連接到噴油泵(7)上。

21.將支架(5)和(10)定位到缸蓋上。

22.將螺栓(4)和(9)安裝到支架(5)和(10)。擰緊螺栓至扭矩為22N·m(195lbin)。

23.將支架(2)定位到缸蓋上。將螺栓(3)安裝到支架上。擰緊螺栓至扭矩為22N·m(195lbin)。

24.連接管組件和軟管組件的接頭(11)。牢固地擰緊軟管卡箍。

25.如有必要，將缸蓋和增壓控制的管組件安裝到噴油泵上。有關正確的步驟，請參閱《拆解和組裝》,“噴油泵-安裝（帶增壓控制）”。

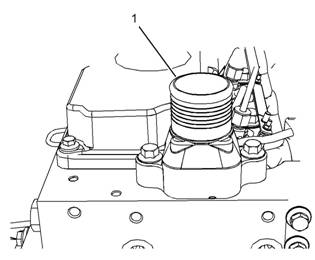

26.如有必要，將水溫調節器殼體(1)安裝到缸蓋上。有關正確的步驟，請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“水溫調節器殼體-拆卸和安裝”。

27.將上部散熱器軟管連接到缸蓋上的水溫調節器殼體(1)上。牢固地擰緊軟管卡箍。

結束:

a.安裝搖臂軸和推桿。有關正確的步驟，請參閱《拆解和組裝》,“搖臂軸和推桿-安裝”。

b.安裝噴油器。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“噴油器-安裝”。

c.安裝電熱塞。請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“電熱塞-拆卸和安裝”，以了解正確的程序。

d.安裝燃油細濾器、燃油濾清器底座和支架。有關正確的步驟，請參閱《拆解和組裝》,“燃油濾清器底座-拆卸和安裝”。

e.安裝油水分離器、燃油粗濾器和支架。有關正確的步驟，請參閱《拆解和組裝》,“油水分離器和燃油粗濾器-拆卸和安裝”。

f.安裝排氣歧管。請參閱《拆解和組裝》,“排氣歧管-拆卸和安裝”以了解正確程序。

g.安裝曲軸箱呼吸器濾罐和塑料管組件。有關正確的步驟，請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“曲軸箱呼吸器-安裝”。

h.向冷卻系統加注冷卻液。有關正確的加注步驟，請參閱《Perkins柴油機操作和保養手冊》,“冷卻系統冷卻液-更換”。

i.如有必要，加注發動機油底殼至發動機油尺上指示的正確油位。有關正確的步驟，請參閱《操和保養手冊》,“發動機機油油位-檢查”
