Perkins珀金斯柴油發動機活塞和連桿-拆卸

拆卸步驟

開始:

a.拆卸缸蓋。有關正確的步驟，請參閱《拆解和組裝》,“缸蓋-拆卸”。

b.拆下活塞冷卻噴嘴。有關正確的步驟，請參閱《拆解和組裝》,“活塞冷卻噴嘴-拆卸和安裝”。

注:可以使用兩個工具(A)中的任意一個。請使用最適用的工具。

1.使用工具(A)，轉動曲軸，使曲柄銷處于下止點位置。

2.使用工具(B)除去缸孔頂部?jī)?nèi)表面上的積碳。

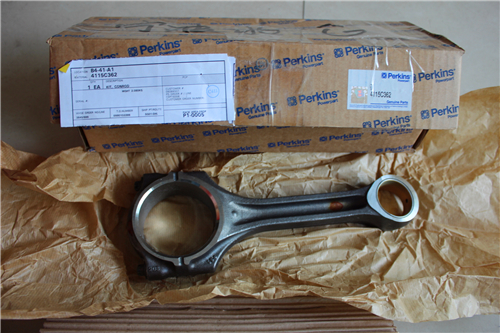

3連桿和連桿蓋在側面位置(X)中應有蝕刻編號。連桿和連桿蓋上的編號必須相互匹配。確保標記連桿(1)和連桿蓋(2)的正確位置。如有必要，在連桿和連桿蓋上做出一個臨時的標記來識別缸號。

注:請勿壓印連桿組件。在連桿組件上壓印或沖孔會導致連桿斷裂。

4.使用工具(C)拆下螺栓(3)。將連桿蓋(2)從連桿(1)上拆下。

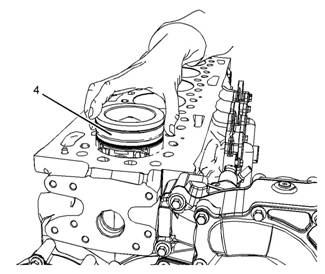

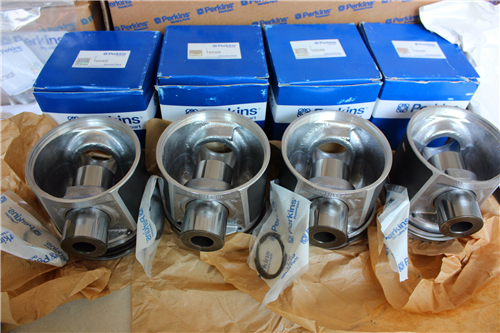

5小心地把活塞(4)和連桿推出缸孔。將活塞(4)抬出缸體頂部。

注:不要推壓連桿的斷面分裂面，否則會導致?lián)p壞。

6.對其余的活塞和連桿，重復步驟1至步驟5。

注:放置斷面分裂式連桿時必須要安裝連桿蓋。從發動機上取出組件后，暫時將連桿蓋(2)和螺栓(3)安裝到連桿(1)上。確保連桿蓋與連桿上的蝕刻編號相互匹配。確保連桿蓋的方位正確。上下軸瓦的定位凸舌應在同一側。擰緊螺栓(3)至扭矩為20N·m(177lbin)。
