珀金斯柴油發動機連桿軸瓦-拆卸

(連桿在位)拆卸步驟

開始:

a.拆卸發動機機油泵。有關正確的步驟，請參閱《拆解和組裝》,“發動機機油泵-拆卸”。

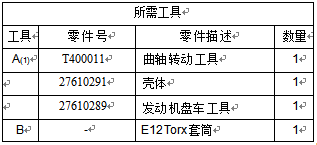

注:可以使用兩個工具(A)中的任意一個。請使用最適用的工具。

注意

保持所有零件清潔無雜質。雜質會造成快速磨損和縮短部件壽命。

注:如果需要更換所有連桿軸瓦，可以同時在兩個氣缸上進行本程序。本程序可在下列氣缸配對上同時進行。1和6,2和5和3和4。確保在從一對氣缸換到另一對氣缸之前安裝完兩對連桿軸瓦。有關正確的步驟，請參閱《拆解和組裝》,“連桿軸瓦-安裝”。

1.使用工具(A)轉動曲軸，使曲軸銷在下止點位置。如有必要，拆卸電熱塞。有關正確的步驟，請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“電熱塞-拆卸和安裝”。

注:拆卸電熱塞有助于卸下連桿軸瓦。并不是一定要拆下電熱塞。

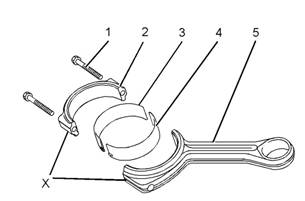

2連桿和連桿蓋在位置(X)中應有蝕刻編號。連桿和連桿蓋上的編號必須相互匹配。如有必要，在連桿(5)和連桿蓋(2)上作一個臨時標記來識別氣缸編號。

注:不要在斷面分裂式連桿上沖出識別標記。不要在斷面分裂式連桿上壓印識別標記。

3.使用工具(B)拆下螺栓(1)。棄置螺栓(1)。

4.將連桿蓋(2)從連桿(5)上拆下。

5.將下軸瓦(3)從連桿蓋(2)上拆下。保持軸瓦與連桿蓋一體。

6.小心地將連桿(5)推入缸孔中，直到連桿(5)離開曲軸。將上軸瓦(4)從連桿上拆下。保持軸瓦一體。

注:不要推壓連桿的斷面分裂面，否則會導致損壞。不要使連桿接觸活塞冷卻噴嘴。

7.重復步驟1到步驟6，拆卸其余的軸瓦。

注:放置斷面分裂式連桿時必須要安裝連桿蓋。在完成軸瓦的拆卸程序后，立即進行安裝程序。有關正確的步驟，請參閱《拆解和組裝》,“連桿軸瓦-安裝”。
