Perkins珀金斯柴油發動機曲軸主軸瓦-拆卸和安裝(曲軸到位)

開始:

a.拆卸發動機機油泵。有關正確的步驟，請參閱《拆解和組裝》,“發動機機油泵-拆卸”。

b.拆下曲軸后密封。有關正確的步驟，請參閱《拆解和組裝》,“曲軸后油封-拆卸”。

注意

本步驟必須只能用于曲軸在位時主軸瓦軸瓦的拆卸和安裝。

在拆卸下一對主軸瓦軸瓦之前必須先完成每一對主軸瓦軸瓦的拆卸步驟和安裝步驟。

1.確保標出主軸瓦蓋的正確位置和朝向。

2如有必要，按照步驟2.a至步驟2.c將跨接管組件從缸體上拆下。

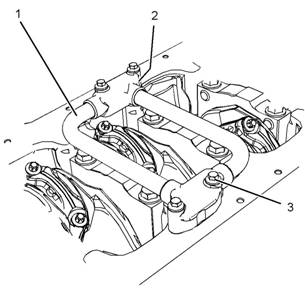

a.從管組件(1)拆下螺栓(3)。

b.將管組件(1)從缸體上拆下。

c.拆下密封墊(2)（未顯示）。

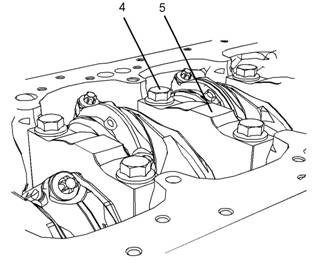

3拆下螺栓(4)，然后將主軸瓦蓋(5)從缸體上拆下。

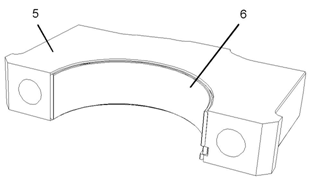

4將主軸瓦下軸瓦(6)從主軸瓦蓋(5)上拆下。保持主軸瓦軸瓦與主軸瓦蓋一體。

注:主軸瓦下軸瓦是一個沒有油孔的普通軸瓦。

5對于6號主軸瓦，從缸體上卸下兩個止推墊圈(7)。為了拆卸止推墊圈(7)，用工具(A)沿正確方向轉動曲軸。如有必要，在轉動曲軸的同時，將曲軸朝著發動機的前部或后部推動，以協助拆卸。

注:止推墊圈的一端有一個定位凸舌。

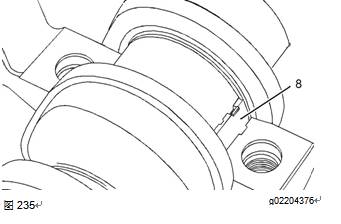

6使用適當的工具，從定位凸舌對面推出主軸瓦上軸瓦(8)。推動軸瓦的同時，小心地轉動曲軸。從缸體上卸下主軸瓦上軸瓦(8)。保持軸瓦一體。

7為拆卸7號主軸瓦，將需要拆卸橋接件。按照步驟7.a至7.b，拆卸橋接件。

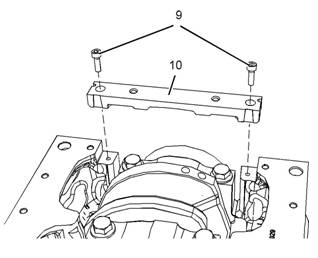

a.將六角頭螺栓(9)從橋接件(10)上拆下。

b.將橋接件(10)從缸體上拆下。
