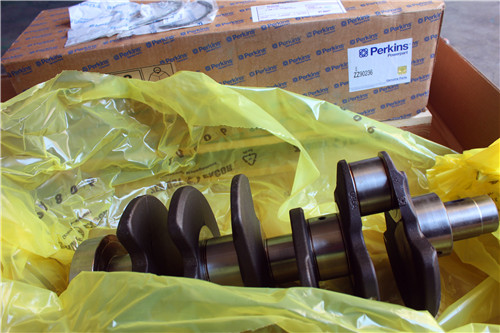

Perkins珀金斯柴油發動機曲軸-拆卸

拆卸步驟

開始:

a.拆卸發動機機油泵。有關的正確步驟，請參閱《拆解和組裝》,“發動機機油泵-拆卸”。

b.拆卸前殼體。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“殼體（前）-拆卸”。

c.拆下曲軸后油封。有關正確的步驟，請參閱《拆解和組裝》,“曲軸后油封-拆卸”。

d.如有必要，拆卸缸蓋。有關正確的步驟，請參閱《拆解與組裝》,“缸蓋-拆卸”。

1應將發動機倒置安裝在適當的臺架上。

2.如果還沒有卸下缸蓋、活塞和連桿，卸下連桿軸瓦。有關正確的步驟，請參閱《拆解和組裝》,“連桿軸瓦-拆卸”。

3.確保標出主軸瓦蓋的位置和朝向。

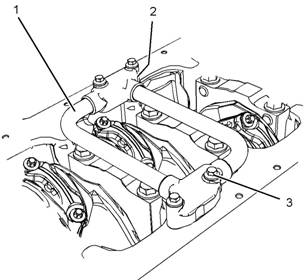

4如有必要，按照步驟4.a至步驟4.c將跨接管組件從缸體上拆下。

a.從管組件(1)拆下螺栓(3)。

b.將管組件(1)從缸體上拆下。

c.拆下密封墊(2)（未顯示）。

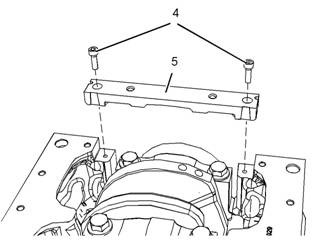

5為拆卸7號主軸瓦，將需要拆卸橋接件。遵循步驟5.a至5.b，拆卸橋接件。

a.將六角頭螺栓(4)從橋接件(5)上拆下。

b.將橋接件(5)從缸體上拆下。

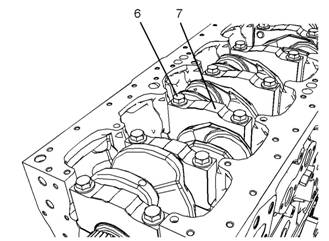

6將螺栓(6)和主軸瓦蓋(7)從缸體上拆下。

7將主軸瓦下軸瓦(8)從主軸瓦蓋(7)上拆下。保持主軸瓦下軸瓦與相應的主軸瓦蓋一體。

注:主軸瓦下軸瓦是一個沒有油孔的普通軸瓦。

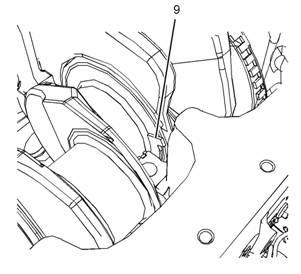

8對于6號主軸瓦，從缸體上卸下兩個止推墊圈(9)。為拆卸止推墊圈(9)，朝正確方向轉動曲軸。如有必要，轉動曲軸時，朝發動機前端推動曲軸，以便有助于拆卸。如有必要，轉動曲軸時，朝發動機后端推動曲軸，以便有助于拆卸。

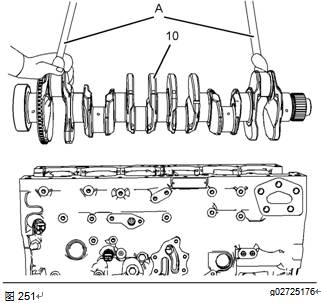

9將工具(A)和適當的起吊設備連接到曲軸(10)上。將曲軸(10)吊出缸體。曲軸的重量約為61kg(134lb)。

注:不要損壞曲軸上的任何精加工表面。從發動機上拆下曲軸之后，必須將曲軸支撐在適當的臺架上，以避免損壞曲軸正時。

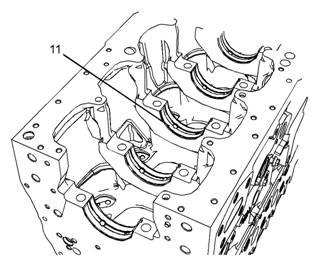

10從缸體上卸下主軸瓦上軸瓦(11)。保持主軸瓦上軸瓦與相應的主軸瓦蓋一體。

注:上主軸瓦有一個凹槽和兩個油孔。

11.如有必要，拆卸曲軸齒輪。有關正確的步驟，請參閱《拆解和組裝》,“曲軸齒輪-拆卸和安裝”。
