Perkins珀金斯柴油發動機風扇-拆卸和安裝

拆卸步驟

開始:

a.拆下V形皮帶。有關正確的步驟，請參閱《拆解和組裝》,“V形皮帶-拆卸和安裝”。

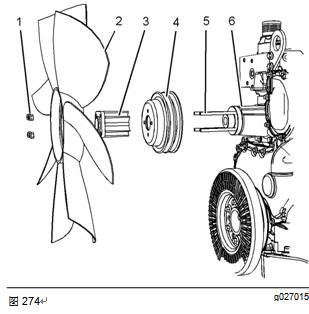

1.拆卸鎖定螺母(1)。

2拆下風扇(2)。

注:記錄風扇的方位。

3.卸下風扇適配器(3)。

4.卸下風扇皮帶輪(4)。

5.如有必要，將螺柱(5)從風扇驅動(6)上拆下。

安裝步驟

1.確保所有部件無磨損或損壞。如有必要，更換所有磨損或損壞的部件。

2如有必要，將螺柱(5)安裝到風扇驅動(6)上。將螺柱(5)擰緊至扭矩為11N·m(97lbin)。

3如果先前有將螺柱(5)從風扇驅動(6)上拆下，則需檢查螺柱有無正確安裝到風扇驅動上。將螺柱(5)擰緊至扭矩為11N·m(97lbin)。

4安裝風扇皮帶輪(4)。

5安裝風扇適配器(3)。

6安裝風扇(2)。

7檢查鎖定螺母(1)的狀況。如有必要，更換鎖定螺母。安裝鎖定螺母(1)。擰緊鎖定螺母(1)至扭矩為22N·m(195lbin)。

結束:

a.安裝V形皮帶。有關正確的步驟，請參閱《拆解和組裝》,“V形皮帶-拆卸和安裝”。
