測量John Deere強鹿柴油機缸蓋中的氣門座孔與規(guī)格參數

檢查閥門座內孔尺寸是否符合機器缸蓋下列技術規(guī)格的要求：

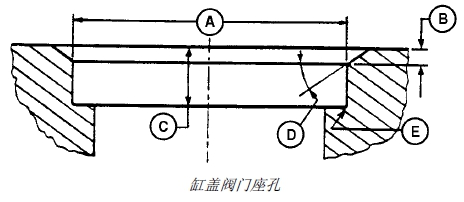

缸蓋閥門座孔

排氣閥門座鑲圈孔技術規(guī)格：

A . . . . . 42.987 － 43.013 毫米（1.6924 － 1.6934 英寸）

B . . . . . 3.82 毫米（0.150 英寸）參考

C . . . . 9.936 － 10.064 毫米（0.3912 － 0.3962 英寸）

D . . . . 38 － 42°

E . . . . . 最大半徑 0.5 毫米（0.019 英寸）

“A”孔的最大表面光潔度 . . . . . . . . .0.00158 毫米（0.000062 英寸）

進氣閥門座鑲圈孔技術規(guī)格：

A . . . . . 47.104 － 47.130 毫米（1.8545 － 1.8555 英寸）

B . . . . . 3.45 毫米（0.136 英寸）參考

C . . . . 9.936 － 10.064 毫米（0.3912 － 0.3962 英寸）

D . . . . 38 － 42°

E . . . . . 最大半徑 0.5 毫米（0.019 英寸）

“A”孔的最大表面光潔度 . . . . . . . . .0.00158 毫米（0.000062 英寸）

更換的閥門座鑲圈外徑：

進氣 . . 47.155 － 47.181 毫米（1.8565 － 1.8575 英寸）

排氣 . . 43.038 － 43.064 毫米（1.6944 － 1.6954 英寸）
