John Deere強鹿柴油機缸套凸出量的標準的技術參數值與測量方法

1. 用帶帽螺釘和平墊圈固定汽缸套。平墊圈的厚度至少應為 3.18 毫米（1/8 英寸）。擰緊帶帽螺釘到 70 牛頓米（50 磅英尺）。

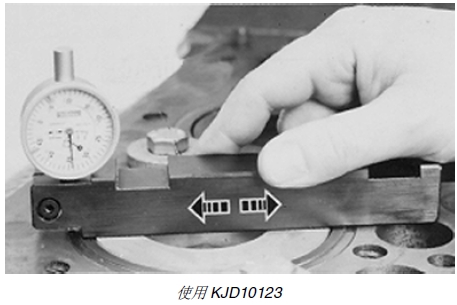

2. 用 JDG451 或 KJD10123 量規 (B) 和 D17526CI 或D17527CI 千分表 (C) 測量缸套在 1、5、7 和 11 點（表盤刻度） 4 個位置上的凸起高度 (A) （從John Deere約翰迪爾強鹿柴油發動機飛輪側觀察）。按汽缸號記錄所有汽缸的測量值。

技術規格

缸套－高于缸體高度 . . . . . . 0.030 － 0.100 毫米（0.001 － 0.004 英寸）

兩相鄰汽缸套最近點之間或單個汽缸套內的最大允許高度差. . . . . . 0.05 毫米（0.002 英寸）

3. 不符合高度要求的缸套，可以通過拆下缸套加墊或更換缸套的方式進行調整。（參見第 030 章的“測量和調整缸套凸起（高于缸體部分）。）

A – 汽缸套高度

B – 儀表

C – 千分表
