John Deere約翰迪爾強鹿柴油發動機缸蓋（參見本章的步驟）

• 檢查表面是否平整/ 光潔

• 檢查表面是否有損壞。

• 如果重新鋪墊，檢查汽缸蓋厚度。

缸體和缸套（裝配并夾緊）（參見第 030 章）

• 檢查每個汽缸襯套四個位置的襯套凸出量。

• 檢查汽缸間的襯套凸出量的差異。

缸體（參見第 030 章）

• 檢查表面是否平整/ 光潔

• 檢查表面是否有損壞。

• 檢查襯套沉孔深度（如果卸掉了襯套）。

• 檢查頂面曲軸中心線的尺寸。

• 檢查帶帽螺釘凸臺；必須干凈/ 完整。

缸套（參見第 030 章）

• 檢查襯套凸緣是否平整/ 光潔。

• 檢查襯套凸緣厚度（如果卸下了襯套）。

• 檢查凸緣是否有損壞。

缸蓋帶帽螺釘（參見本章操作步驟）

• 檢查是否腐蝕損壞。

• 檢查螺紋情況。

• 檢查標直度。

• 檢查長度。

9. 完成檢查和測量后，確定最有可能造成連接件故障的原因。對連接件組件、冷卻系統和燃油噴射系統進行必要的維修。

10. 根據本手冊維修章節中規定的技術規格和安裝步驟重新組裝John Deere約翰迪爾強鹿柴油發動機。

檢查并清潔缸蓋

1. 清洗汽缸蓋前，應先檢查燃燒表面是否有物理損傷、是否有機油或冷卻液泄漏，以及襯墊是否破損。如果存在物理損傷，如裂紋、劃傷、扭曲、閥門座“熱變形”等，應維修或更換缸蓋。檢查所有汽缸蓋通道是否有阻塞。

2. 刮下汽缸蓋上的襯墊材料、機油、積碳和鐵銹。用電動鋼絲刷清潔密封面。

重要提示： 清洗缸蓋前，一定要卸下所有塞堵，否則熱溶液會損壞零件。

3. 在化學溶液中清洗缸蓋或用溶劑和刷子清洗缸蓋。

4. 使用壓縮空氣吹干并吹通所有通道。

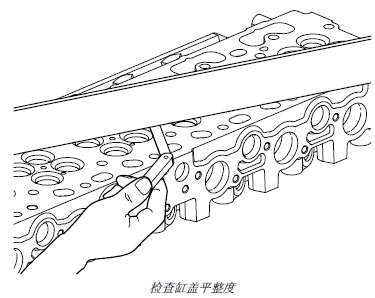

檢查汽缸蓋是否平整

用 D05012ST 精密“斜邊”直尺和厚薄規檢查缸蓋平整度。檢查幾處的縱向、交叉和對交平整度。

技術規格

缸蓋平整度－整個長度或?qū)挾确秶鷥?nèi)可接受的最大不平整度 . . . . . . . 0.08 毫米（0.003 英寸）每 150 毫米（5.90 英寸）

允許最大不平整度. . . . 0.03 毫米（0.001 英寸）

如果不平整度超出技術規格規定的范圍，必須研磨或更換汽缸蓋。（請參閱本章后面的“測量汽缸蓋厚度”部分。）

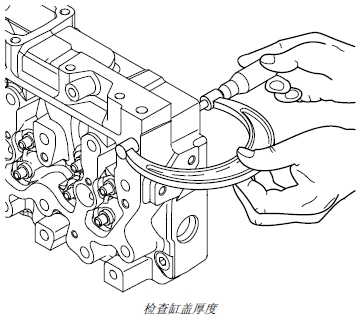

測量John Deere約翰迪爾強鹿柴油發動機汽缸蓋厚度

測量從閥門罩蓋襯墊底部到燃燒室端面的缸蓋厚度。如果缸蓋厚度小于最低限度，不必再對其表面進行刮研。后應安裝一個新的汽缸蓋。

對缸蓋表面進行刮研時，只能對必須平整的高起部分進行刮研，以恢復平整度。

技術規格

新缸蓋－厚度 104.87 － 105.13 毫米（4.129 － 4.139 英寸）

最小允許厚度. . . . . . 104.24 毫米（4.104 英寸）

燃燒室面表面光潔度（僅限研磨面） (AA) . 0.7 － 3.2 微米（31 － 125 微英寸）

最大起伏深度 . . . . . 0.012 毫米（0.0005 英寸）

最大刮研量 0.76 毫米（0.030 英寸）

重要提示： 缸蓋表面刮研后，按前面描述的方法檢查平整度。同時，檢查缸蓋燃燒室的加工面。

測量并記錄缸蓋閥門下沉量。（參見該章前面的“測量缸蓋閥門下沉”部分。）
