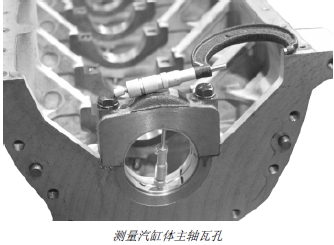

測量John Deere約翰迪爾強鹿柴油發動機汽缸體主軸瓦孔

測量主軸瓦孔直徑后

技術規格

汽缸體主軸瓦孔－內徑 . . 84.455 － 84.481 毫米（3.3250 － 3.3260 英寸）

注意： 這些汽缸體無可用的維修軸瓦蓋：

汽缸體零件號

非結構 4 汽缸 . . . R504849

結構 4 汽缸 . . . . . R516309

非結構 6 汽缸 . . . R504850

結構 6 汽缸 . . . . . R516310

如果軸瓦蓋損壞或軸瓦孔不符合技術規格要求的尺寸，更換軸瓦蓋或鏜孔使其達到技術規格的要求。（請參閱第040 章的“測量組裝后的主軸瓦蓋內徑”部分。）

測量汽缸體凸輪軸隨動柱機加工孔

測量所有凸輪軸隨動柱孔的直徑。

技術規格

汽缸體凸輪軸隨動柱孔－內徑 . . . . . . . 31.70 － 31.75 毫米（1.248 － 1.250 英寸）

凸輪軸隨動柱（新）－外徑 31.61 － 31.64 毫米（1.245 － 1.246 英寸）

凸輪軸隨動柱到孔－間隙 . . . . 0.06 － 0.13 毫米（0.002 － 0.005 英寸）

如果任何一個凸輪軸隨動柱孔的內徑和隨動柱與孔的間隙超出允許的最大值，應更換新汽缸體。

測量汽缸體凸輪軸襯套孔

只有前凸輪軸孔的襯套(A) 可以更換。汽缸體中其他凸輪軸孔都起到了凸輪軸襯套的作用。

1. 目視檢查并測量前凸輪軸襯套內徑。如果襯套磨損或不在技術規格的范圍內，應安裝新襯套。（參見第050 章“拆卸和安裝凸輪軸襯套”部分。）

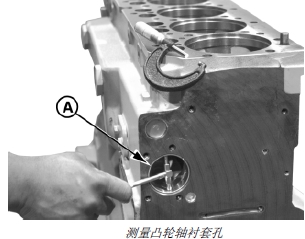

A – 襯套

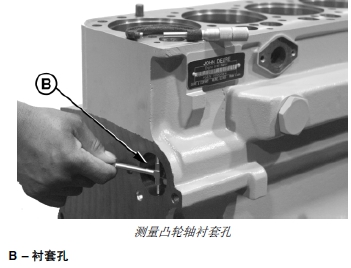

2. 如果需要更換襯套，應拆下襯套并測量汽缸體襯套孔直徑。如果汽缸體上的襯套孔(B) 不符合技術規格的要求，應根據需要進行維修或更換汽缸體。

3. 測量汽缸體內其他凸輪軸孔并與下列技術規格對比。根據需要維修或更換汽缸體。

技術規格

汽缸體凸輪軸孔，前 1 號孔（無襯套）－ 內徑 . . . . . 59.961 － 59.987 毫米（2.3607 － 2.3617 英寸）

汽缸體凸輪軸孔，前 1 號孔（有襯套）－ 內徑 . . . . . 55.961 － 55.987 毫米（2.2031 － 2.2042 英寸）

汽缸體凸輪軸孔（除 1 號孔

之外的其他所有孔）－ 內徑 . 55.986 － 56.012（2.2042 － 2.2052 英寸）

凸輪軸頸到襯（1 號孔帶襯套）－ 油隙. . . 0.063 － 0.115 毫米（0.0025 － 0.0045 英寸）

凸輪軸頸到襯套（除 1 號孔之外的其他所有孔）－ 油隙 0.088 － 0.140 毫米（0.0035 － 0.0055 英寸）

測量John Deere約翰迪爾強鹿柴油發動機汽缸體平衡軸襯套內徑（四缸John Deere約翰迪爾強鹿柴油發動機）

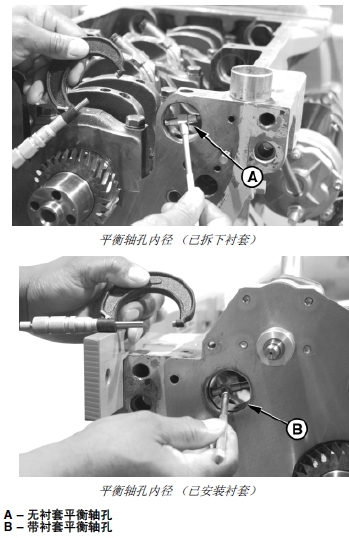

1. 目視檢查并測量拆除襯套的平衡軸襯套孔內徑 (A) 和安裝襯套的平衡軸襯套孔內徑 (B)。如果襯套磨損或不符合技術規格的要求，安裝新襯套。（參見第 050 章“拆卸和安裝平衡軸襯套”部分。）

2. 如果需要更換襯套，應拆下襯套并測量汽缸體襯套孔直徑。

如果孔徑不符合技術規格的要求，應安裝新汽缸體。

技術規格\

汽缸體平衡軸孔（已拆下襯套）－內徑 . . . . . . . 43.262 － 43.288 毫米（1.7032 － 1.7042 英寸）

平衡軸襯套－內徑 . . . . . 40.177 － 40.237 毫米（1.5818 － 1.5841 英寸）

平衡軸頸到襯套－間隙 . . . . 0.016 － 0.102 毫米（0.0006 － 0.0040 英寸）

測量John Deere約翰迪爾強鹿柴油發動機汽缸套和汽缸體孔

測量汽缸套和汽缸體孔。如果不符合技術規格的要求，應更換汽缸套。

技術規格

汽缸體下汽缸套孔－內徑. 115.75 － 115.80 毫米（4.557 － 4.559 英寸）

汽缸體上汽缸套孔－內徑. 120.70 － 120.75 毫米（4.752 － 4.754 英寸）

汽缸體汽缸套凸緣－內徑. 126.33 － 126.35 毫米（4.973 － 4.974 英寸）

汽缸套上部孔－外徑 . . . . 120.61 － 120.69 毫米（4.7484 － 4.7516 英寸）

汽缸套到汽缸體 － 在下孔間隙 . . . . . . 0.035 － 0.100 毫米（0.001 － 0.004 英寸）

汽缸套到汽缸體 － 在上孔間隙 . . . . . . . . 0.10 － 0.14 毫米（0.004 － 0.005 英寸）

汽缸套－內徑 106.48 － 106.52 毫米（4.192 － 4.194 英寸）

汽缸－最大磨損 . . . . . 0.10 毫米（0.004 英寸）

汽缸－最大錐度 . . . . . 0.05 毫米（0.002 英寸）

汽缸－最大不圓度 . . . 0.05 毫米（0.002 英寸）
