約翰迪爾強鹿柴油發動機曲軸正時齒輪拆卸和安裝（配有 VP44 或 DE10 噴油泵的雙氣門汽缸蓋John Deere約翰迪爾強鹿柴油發動機和所有四氣門汽缸蓋John Deere約翰迪爾強鹿柴油發動機）

重要提示： 正時齒輪不可重復使用。如果將正時齒輪從曲軸上卸下，則應安裝新的正時齒輪。

注意： 圖中所示為配有模壓金屬正時齒輪的John Deere約翰迪爾強鹿柴油發動機。用于鑄造金屬正時齒輪的步驟相同。

拆卸正時齒輪

1. 將John Deere約翰迪爾強鹿柴油發動機鎖定在 1 號汽缸活塞壓縮沖程上止點。

2. 拆卸正時齒輪室蓋。（參見第 050 章“拆卸正時齒輪蓋”部分。）

3. 清潔曲軸軸頭。

注意： 在使用拉拔器拆卸正時齒輪前，必須在錐軸頭曲軸上安裝一個螺紋保護裝置。

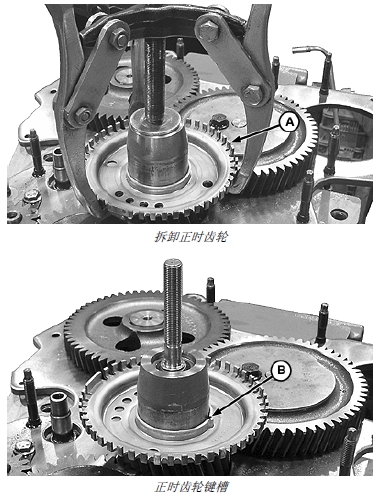

1. 如圖所示采用標準拉拔器拆卸正時齒輪 (A)。

2. 安裝正時齒輪

注意： 安裝正時齒輪前，必須將其它所有驅動齒輪、油泵和平衡軸全部安裝完畢。確保文字標記“FRONT”（前面）（壓印在正時齒輪面上）從John Deere約翰迪爾強鹿柴油發動機方向看面朝外。

1. 將螺紋固定密封劑（高強度）涂到曲軸軸頭和正時齒輪孔上。

2. 將正時齒輪裝入曲軸軸頭，凹面朝正時齒輪蓋方向。正時齒輪的鍵槽 (B) 一定要對準半圓鍵。

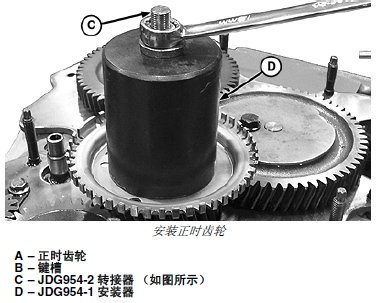

3. 在曲軸軸頭上裝入工具轉接器 (C)，直到轉接器定位在曲軸底部。用直軸頭曲軸安裝 JDG954-2 轉接器或錐軸頭曲軸安裝 JDG954-7 轉接器。

4. 將 JDG954-1 安裝器 (D) 裝到轉接器上。

5. 擰緊螺母，直到正時齒輪緊貼齒輪面。

6. 卸下轉接器和安裝器并安裝正時齒輪蓋。（參見第050 章“安裝正時齒輪蓋”部分。）
