約翰迪爾John Deere強鹿柴油發動機活塞/ 連桿總成

注意： 不同發動機之間的活塞和活塞環尺寸有所差別。活塞頂部標有用于識別的活塞零件號。

1. 如果需要，拆卸活塞環之前應檢查活塞環的間隙。

技術規格

一號活塞壓縮環（4 毫米環）－末端間隙 . . . . 0.43 － 0.69 毫米（0.017 － 0.027 英寸）

二號活塞壓縮環（4 毫米環）－ 末端間隙. . . . 1.01 － 1.27 毫米（0.040 － 0.050 英寸）

一號活塞壓縮環（3 毫米環）－ 末端間隙. . . . 0.48 － 0.74 毫米（0.019 － 0.029 英寸）

二號活塞壓縮環（3 毫米環）－ 末端間隙. . . . 1.35 － 1.65 毫米（0.053 － 0.065 英寸）

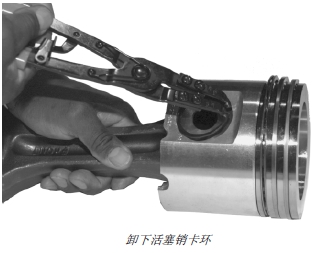

2. 卸下活塞卡環。從活塞上卸下活塞銷和連桿。

注意： 丟掉活塞卡環。禁止重復使用。

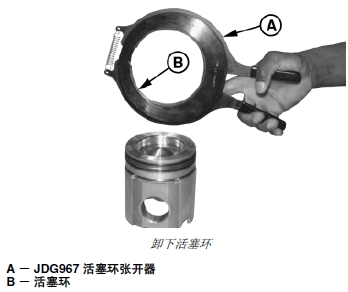

3. 用 JDG967 活塞環張開器 (A) 拆卸活塞環 (B)。丟掉活塞環。

4. 使用活塞環槽清潔工具清洗活塞槽。

重要提示： 清洗活塞時，應使用硬質毛刷清除積碳，不能使用金屬刷。不得用硬物撞擊環槽部分。

5. 可用以下任意方法清洗活塞：

• 泡浸溶劑“D-Part”。

• 液壓噴水***。

• 含有液體肥皂的熱水。

如果用含有清潔劑的熱水清洗，活塞要在含有 50% 家用清潔劑的熱水中泡浸 30 到 60 分鐘。用硬質毛刷清除積碳，不能使用金屬刷。再用壓縮空氣吹干。
