康明斯 QSK23缸蓋拆卸

 警告

該部件的重量達到或超過23 kg [50 lb]。為減小造******身傷害的可能***，請使用提升設備或在他人的幫助下提升此部件。

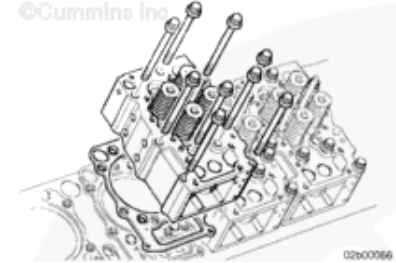

從康明斯 QSK23缸蓋頂部拆卸冷卻液排氣管。拆下九顆缸蓋安裝螺栓。拆下缸蓋。拆卸并廢棄缸蓋密封墊。

康明斯 QSK23缸蓋拆解

 警告

氣門彈簧處于壓縮狀態。使用氣門彈簧壓縮器時一定要小心以免造******身傷害。

使用氣門彈簧壓縮器（零件號 3163606 或等同物）或氣門彈簧壓縮器架（零件號 ST-1022 或等同物）。零件號為 3164594 的氣門彈簧可與 3163606 以及 ST-1022 配合使用，同時壓縮全部四個氣門彈簧。也可以使用零件號為 3375960 的氣動氣門彈簧壓縮器（或同類設備）。在拆卸前標記氣門位置。進氣門和排氣門不同。此步驟有助于整個組裝過程。

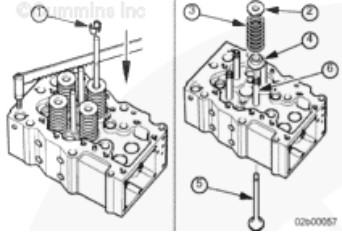

拆下下列零件：氣門鎖片、氣門彈簧座、氣門彈簧、耐磨板、閥、氣門桿油封。廢棄氣門鎖片和氣門桿密封件。

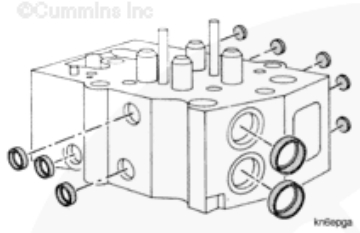

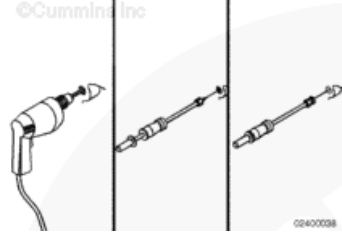

使用鉆、帶金屬片螺釘及輕型拉拔器組件（零件號 3375784）中的下列部件拆卸碗形塞。滑錘、吊鉤。

拆卸并廢棄 17 個碗形塞。清潔工作前，必須拆下缸蓋鑄件上的碗形塞。

 注意

如果更換氣門導管，必須研磨氣門導管的氣門座鑲圈，否則會導致發動機嚴重損壞。

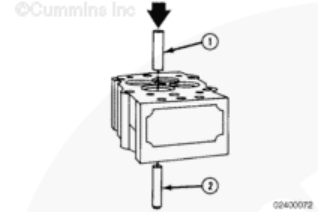

如果不符合技術規范，只更換氣門導管。使用手扳壓床和氣門導管更換器（1）（零件號 3164427）拆下磨損的氣門導管（2）。

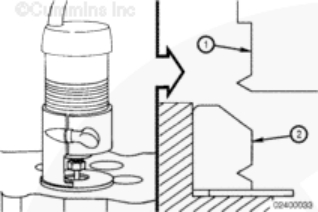

使用氣門座刀具組件（零件號 3376405）或等同物。在氣門座（2）內盡可能靠近孔的底部開出一個槽。這樣就能使用氣門座拉拔器（1）。

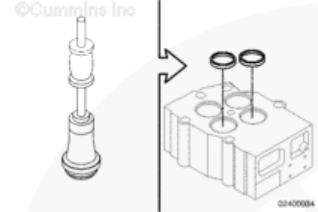

使用滑錘拆卸器（零件號 3376617）和氣門座拉拔器（零件號 ST-1323-1）拆下氣門座。

清潔和檢查康明斯 QSK23缸蓋能否繼續使用

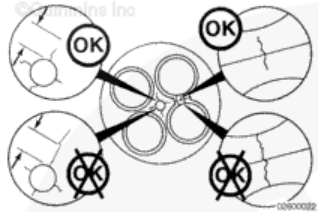

使用溶劑清洗缸蓋、螺栓、氣門彈簧座以及氣門。檢查燃燒表面是否有裂紋。如果噴油器孔周圍的裂紋超過最大長度，必須更換缸蓋。

噴油器孔允許裂紋長度

康明斯 QSK23缸蓋氣門之間的裂紋兩端必須可見。如果裂紋的一端已延伸至氣門座孔（氣門座后），缸蓋的狀況可能有問題。

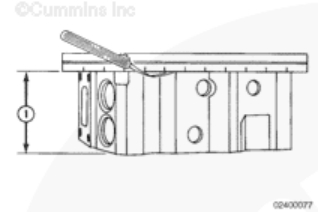

用直尺測量康明斯 QSK23缸蓋密封墊表面的平面度。

如果厚度大于 0.10 mm [0.004 in] 的塞尺能插入直尺與缸蓋之間，則缸蓋必須進行表面再加工或予以更換。

只要缸蓋厚度 (1) 測量值符合技術規范，缸蓋表面可進行再加工。

最小缸蓋厚度 (1)

如果重新加工缸蓋表面，確保缸蓋中的噴油器突出量和氣門深度調整正確。

清潔康明斯 QSK23缸蓋氣門座鑲圈孔。檢查延伸到氣門座鑲圈孔的裂紋長度。裂紋延伸至缸孔底部的缸蓋必須更換。有時對缸蓋進行機加工以使用加大尺寸的氣門座鑲圈就能消除缸蓋上的裂紋。
