典型實例
用干凈的發動機機油潤滑螺紋和螺栓頭的下部。

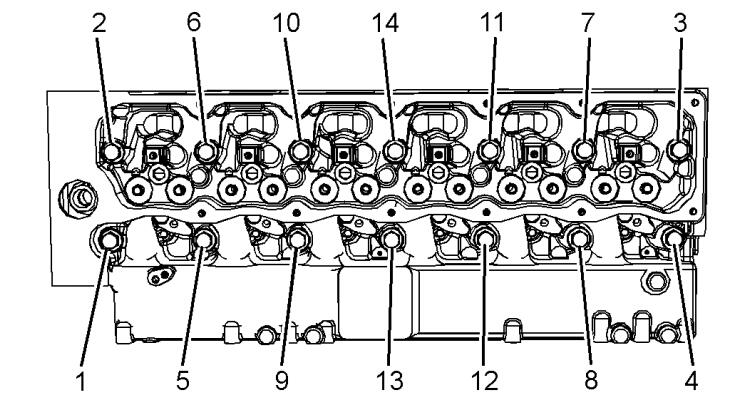

按圖 14 中所示的順序?qū)⒙菟ㄉ暇o到以下扭
矩。 ...................................... 50 N·m (37 lb ft)
再次將螺栓擰緊至以下扭矩。 ............ 160 N·m
(118 lb ft)
將螺栓頭擰緊到附加量。 ...................... 130 度
缸蓋最小厚度 ........................ 118 mm (4.64566 in)

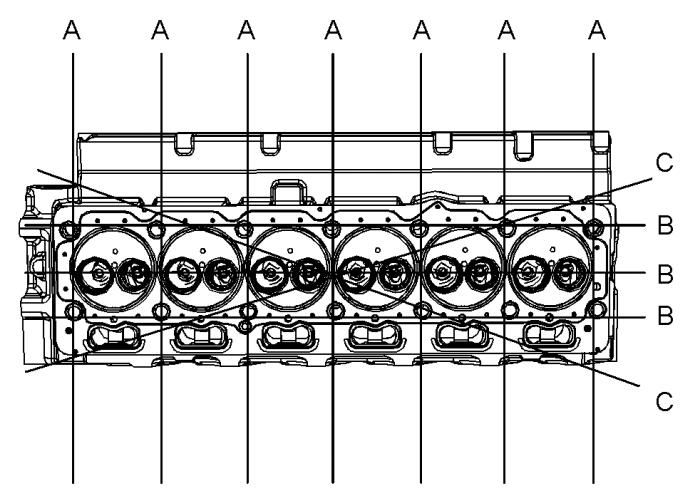

注: 表 1 中給出了缸蓋的最大變形。
表 1
尺寸 最大允許變形
寬度 (A) 0.03 mm (0.0012 in)
長度 (B) 0.05 mm (0.0020 in)
對角線 (C) 0.05 mm (0.020 in)

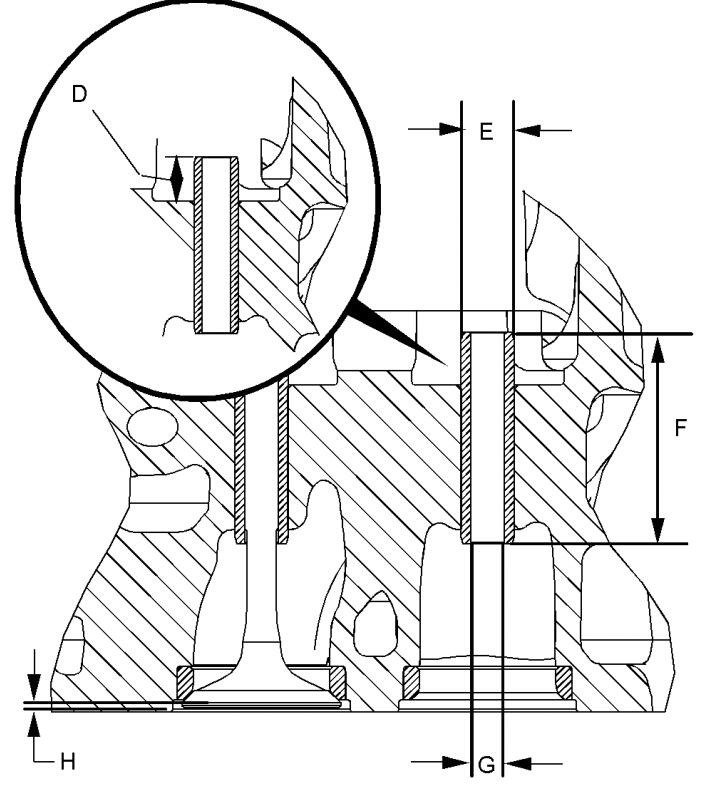

(D) 從氣門導管頂部至氣門彈簧座之間氣門導管高
度 .. 12.35 至 12.65 mm (0.48622 至 0.49803 in)
(E) 氣門導管的外徑 ............. 13.034 至 13.047 mm
(0.51315 至 0.51366 in)
(F) 氣門導管的長度 ................. 47.25 到 47.75 mm
(1.86023 到 1.87992 in)
(G) 氣門導管的內徑 ................ 9.000 至 9.022 mm
(0.35433 至 0.35520 in)
(H) 氣門深度

進氣 .................................. 0.995 至 1.495 mm
(0.03917 至 0.05886 in)
進氣門深度的維修極限 .... 1.09 mm (0.04291 in)
排氣 .................................... 0.65 至 1.007 mm
(0.02559 至 0.03965 in)
排氣門深度的維修極限 .... 2.06 mm (0.08110 in)
This document is printed from SPI². Not for RESALE
UCNR0616 11
(J) 缸蓋中原有孔的直徑 ....... 13.000 至 13.027 mm
(0.51181 至 0.51287 in)
(K) 座角
進氣 .................................................... 120 度
排氣 .................................................... 120 度
g02716416 圖 18
(L) 座表面拋光 .................................. Ra 0.8 微米
(M) 氣門座與氣門導管原有孔同心度最大總指示讀數
(TIR) ................................. 0.05 mm (0.00197 in)
