Perkins發動機電子維修工具現場服務檢查解決方案怎樣檢查珀金斯柴油機傳感器的故障

Perkins 電子維修工具旨在幫助維修技師：
系統配置參數–系統配置參數是影響排放和/或發動機工作特性的參數。
•  檢索診斷代碼。
•  診斷電氣故障。
•  讀取參數。
記錄儀–影響發動機工作的某些參數存儲在ECM中。使用電子維修工具可以更改這些參數。記錄儀記錄對參數所做的更改的數量。記錄存儲在ECM中。
•  程序參數.
•  安裝噴油器調整代碼。
油門位置–油門位置是由ECM對來自油門位置傳感器或油門開關的信號的解釋。

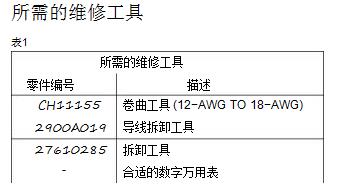

所需的維修工具

需要兩根短跨接導線來檢查某些線束電路的連續性，方法是將接頭中的兩個相鄰端子短接在一起?？赡苓€需要一根長的延長線來檢查某些線束電路的導通性。
總記錄儀–總記錄儀是存儲在ECM中的所有參數的更改總數。
可選維修工具

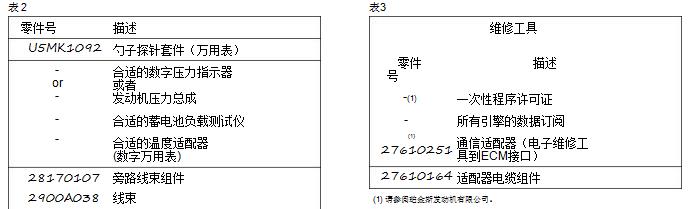

表 2列出在維修發動機時可以使用的可選維修工具。

Perkins電子維修工具 可以顯示以下信息：
連接電子維修工具和通信適配器II
•  所有壓力傳感器和溫度傳感器的狀態
•  可編程參數設置
•  激活的診斷代碼和記錄的診斷代碼
•  記錄事件
•  直方圖
電子維修工具還可用于執行以下功能：
•  診斷測試
•  傳感器校準
•  閃存文件和噴油器調整代碼的編程
•  參數編程
•  復制配置功能以更換ECM
•  數據記錄
•  圖形（實時）
表3列出了使用電子維修工具所需的維修工具。

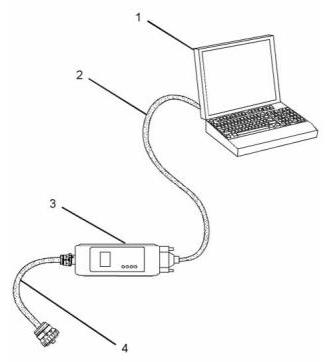

g01121866
圖釋 8
(1) 個人電腦 (PC)
(2) 適配器電纜（計算機串行端口）
(3) 通信適配器II
(4) 適配器電纜組件
注：項目（2）、（3）和（4）是通信適配器II套件的一部分。
使用以下步驟連接電子維修工具和通信適配器II：

1.  將鑰匙開關轉到斷開位置。
警告燈
2.  將電纜（2）連接在通信適配器（3）的“計算機”端和PC（1）的RS232串行端口之間。
3.  將電纜（4）連接到通信適配器（3）的“數據鏈路”端和維修工具接頭之間。
ON  –當達到停機水平時，指示燈將點亮?！瓣P機”燈也將亮起。
4.  將鑰匙開關置于接通位置。如果電子維修工具和通信適配器不與電子控制模塊（ECM）通信，請參閱診斷程序故障排除，“電子維修工具不通信”。
