威爾信勞斯萊斯柴油發電機全自動ATS雙電源轉換控制系統控制器TB707D功能

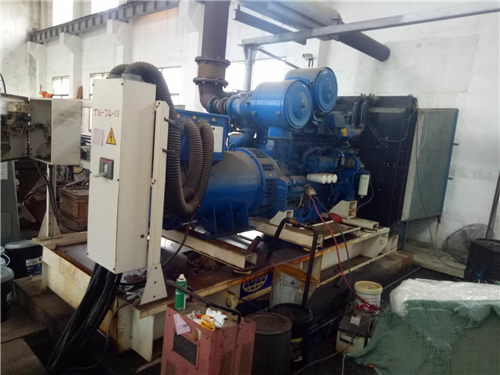

威爾信柴油發電機組所配備的全自動轉換柜是升級版的TX柜，它是以專業的發電機組控制器TB707D為核心控制單元的，集發電機組控制、ATS控制、發電機組三遙監控于一體智能化ATS柜。

威爾信公司生產的全自動轉換柜有TI、TX、TI/TX三種。TI及TX柜為單機切換用。TI/TX為雙機主備份系統切換用。每種切換柜根據電流大小有不同型號。ATS開關種類有接觸器和手動/電動兩用自動轉換開關兩種。TI柜集轉換控制和ATS開關于一體；TX柜內只有ATS開關，轉換控制部分安裝在隨機控制屏內。TI/TX柜集主次備用機組、總油機電與市電的轉換控制和ATS開關于一體。

威爾信（勞斯萊斯）單機全自動轉換控制系統功能：

A.自動啟動：當市電出現以下任一情況時，即市電斷電、缺相、電壓或頻率異常（高低壓監測范圍可調），備用發電機組將在0-600秒（可調）后自動啟動（共提供三次連續自啟動機會）。

B.自動投入：在備用發電機組正常運行0-1800秒（可調）后，自動轉入機組供電于負載狀態。

C.自動轉換和停機：當市電恢復正常0-1800秒（可調）后發電機供電系統自動退出，并自動轉投入市電網，機組經 0-1800秒（可調）的空載運行后自動停機；系統自動進入下一個待命狀態。

四）威爾信（勞斯萊斯）TB707D發電機組控制器簡介

TB707D是一個基于8位微處理器的嵌入式控制器系統，它集數據采集、數據存儲、邏輯判斷于一體，主要功能包括市電監測、發電機組設置控制、電源自動投切、遠程監控等。能夠實現市電斷電發電機組自動啟動投切，市電恢復機組自動冷卻停機，三遙等功能，是諸如電信、銀行、智能樓宇等高級用戶的理想的電源管理中心

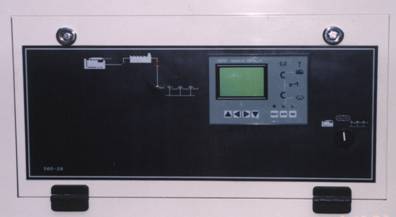

1. 威爾信（勞斯萊斯）前控制面板

TB707D前控制面板由一個液晶顯示器（LCD）、7個手觸按鍵和10個LED指示器燈構成。其中市電正常、引擎正常、市電供電、引擎供電和負載電壓這5個LED指示器燈形象地標示出它們之間的關系，操作者可以通過它們立即了解系統的供電狀態，這對現場操作尤為重要。

2. 威爾信（勞斯萊斯）液晶顯示器

液晶顯示器（LCD）有128×64點陣像素，它可以顯示4行16個漢字或8行32個英文字符。提供了一個直觀方便的顯示界面，大部分系統參數都可以通過一個簡單明了的菜單形象性地進行查看和操作。

液晶顯示器有一組常用監視界面，按5或6鍵，可以在這些界面之間循環顯示。在市電正常情況下，LCD會顯示市電的電壓、頻率、負載電流和有功功率，如發電機裝置正在運轉，則可顯示發電機電壓、頻率、負載電流和有功功率。如果發電機裝置并未運轉，顯示器的相應的位置顯示為零，可以顯示單相或三相交流系統。

   3. 威爾信（勞斯萊斯）設置入口

無論在操作菜單的哪一個頁面，都可以通過按右鍵進入管理菜單頁面。

4. 威爾信（勞斯萊斯）手觸鍵盤

一個具有7鍵的薄膜手觸鍵盤用來控制TB707D。它分成兩組，一組是菜單設置操作鍵，一組是功能選擇開關用來控制發電機組。

(1)功能選擇開關

右邊三個連續排列為一行的是控制器操作方式的功能選擇開關。相應按鍵上的3個LED燈指示著選擇開關的當前位置。功能鍵如下：

①  OFF/Reset（關/復位）

發電機組如在運行，按此鍵則手動停機，ATS開關斷開發電機供電一側。如發電機組因故障處于停機鎖定狀況，按此鍵復位了所有故障，機組可以重新啟動。

②  AUTO（自動）

按此鍵控制器處于自動運行方式，系統默認市電為主供電源，當市電故障時，確認延時（由油機啟動延時設置）后啟動發電機組供電，市電恢復后，倒轉換到市電供電，機組自動延時冷卻停機（由冷卻停機延時設置）。

③  RUN（運行）

按此鍵將手動啟動機組，一般用于檢測發電機組的工作情況。如手動啟動機組成功并運行，當市電出現故障，則負載將自動轉為由發電機供電,否則其保持空載運行狀態，直到手動停機。如用此方式操作發電機組供電時機組出現故障停機，而市電又恢復正常，負載將自動再轉為市電供電。

注意：在RUN操作中停機時沒有冷卻停機時間，如果你想讓發電機組帶載供電后冷卻停機，按RUN運行一段時間，然后將功能選擇開關設為“自動”，則市電正常情況下，發電機組會延時冷卻停機。

（2）菜單操作鍵盤

這組鍵在LCD顯示屏的下方，如果你想通過LCD顯示屏幕來對系統進行操作或設置，就要用到這組按鍵。當然你也可以通過TB公司提供的遠程監控軟件來對控制器進行遠程操作，就好象你在控制器前操作它一樣。

① 上箭頭（返回）

這個鍵有兩個用處。首先，它被TB707D菜單系統用來向上翻看菜單。它只有固定的向上方向滾動。按一下該鍵，菜單向上滾動一行或一屏；這個鍵也用于從參數輸入子菜單的輸入狀態中斷輸入，返回上一級菜單。

② 下箭頭（確認）

這個鍵與上箭頭鍵類似，也有兩個用處。它被TB707D菜單系統用來向下翻看菜單。它只有固定的向下方向滾動。按一下該鍵，菜單向下滾動一行或一屏；另一個作用是當輸入數字時，按該鍵確認已經輸入的數字并保存。

③ 左箭頭（-）

此鍵首先也是為菜單系統所用。它的作用是“倒退”，即是從當前這一級菜單退回到上一級，它與以下的右箭頭（+）是相反的。特殊的是當要看彈出式告警菜單時應按此鍵。另一個作用是當輸入數字時，按該鍵數字將減1。

④ 右箭頭（+）

同樣的，這首先是一菜單鍵。它與上面的左箭頭鍵相反，讓你能在每次按下它之后進入下一菜單，特殊的是當要退出彈出式告警菜單時應按此鍵。另一個作用是當輸入數字時，按該鍵數字將加1。

3) 編輯數字區

TB707D只接受數字輸入。當需要改為新數值時，數值會顯示出來，光標會出現在當前輸入數字的底下，同時該數字連續閃爍。每按一次右箭頭（+）鍵或左箭頭（-）鍵，將改變當前數字，加1或減1。

當你完成編輯，按下下箭頭（確認）鍵。如果你決定不改變原有數值，只需按上箭頭（返回）鍵。

(4) 控制面板指示燈

TB707D有10個狀態指示燈，三個被用來表示功能選擇開關當前的狀態，該指示燈亮表示其對應的功能處于有效狀態。其他7個燈表示電源和供電開關。

功能選擇開關的狀態能被兩個來源控制，即控制器鍵盤和串口，如果當前的開關狀態是通過手觸鍵盤控制的，相應的燈會穩定地亮著。如果是通過串口即遠程控制的，燈將會閃爍以示區別。

引擎正常指示燈可以指示四個狀態，如果發電機組沒有運行，該指示燈是熄滅的，如果發電機組啟動后處于暖機狀態時，該指示燈每秒閃爍一次。如果發電機組處于冷卻停機狀態時，該指示燈每兩秒閃爍一次。發電機組正常后該指示燈常亮。

(5)  菜單系統

TB707D提供給操作者進入系統功能的是一個非常簡單的中文菜單系統。安全分級系統避免了對未經授權的損害的保護。

① 主菜單

操作菜單顯示系統常用的主要數據，它的內容非常簡單明了，只用上箭頭鍵和下箭頭鍵就可以在全部的操作菜單內循環翻看。

01/11  市電三相

02/11  油機三相

03/11  功率因數

04/11  模擬參數一

05/11  模擬參數二

06/11  輸入開關一

07/11  輸入開關二

08/11  輸入開關三

09/11  輸出開關一

10/11  輸出開關二

11/11  管理員

② 設置菜單

進入設置菜單可以看到TB707D提供的大量細分功能。在某些地方，根據你的安全等級，你會被限制看或修改某些信息。要進入設置菜單，則當用上/下箭頭鍵翻至管理員頁面顯示出來時按下右箭頭鍵，然后按左/右箭頭鍵按位輸入正確的密碼，每輸入完一位后按下箭頭鍵確認，輸入夠4位數字后即可。系統設置菜單包括以下內容：

01/8  模擬設置

02/8  延時設置

03/8  系統參數

04/8  系統狀態

05/8  輸入開關

06/8  輸出診斷

07/8  高級診斷

08/8  運行記錄

[選擇]

用上箭頭鍵和下箭頭鍵選擇菜單中項目，然后按右箭頭鍵可以進入下一級菜單時。如果你想退回到主操作界面，按左箭頭鍵。

A.模擬參數

     第一行的右邊顯示的是當前菜單組內的菜單編號和該菜單組內的菜單數。同樣地，你能使用上、下鍵翻動所列的表，直到找到一個你感興趣的項目，然后按右箭頭鍵進入下一級菜單。如果你想回到上一菜單，按左箭頭鍵。每一個模擬量都有5個參數并有詳細描述。

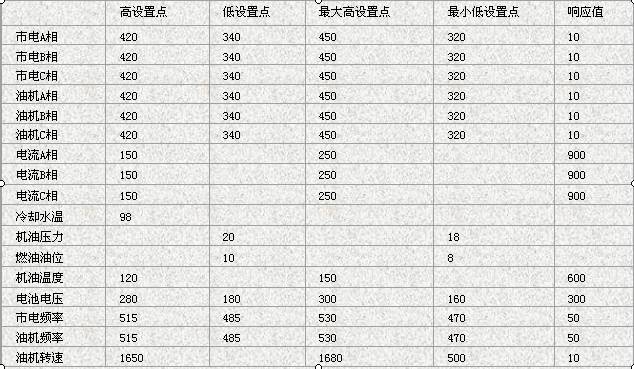

模擬參數列表

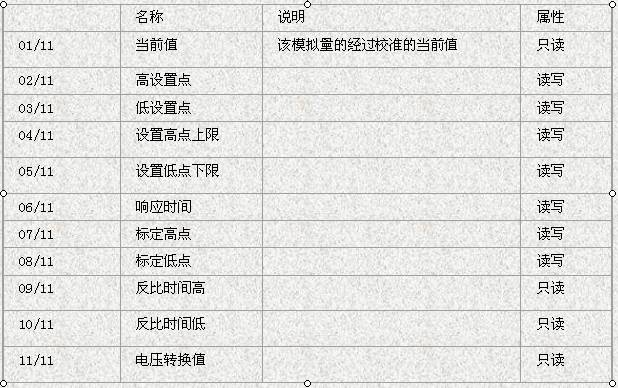

模擬參數設置菜單

對應每個模擬量都有一組相同的設置菜單，除個別加以說明的地方，其余全部具有相同的功能。

當你在模擬參數菜單內選擇了一個模擬量后就進入了該菜單。這個菜單提供了以下11項設置或觀察功能

B.延時設置

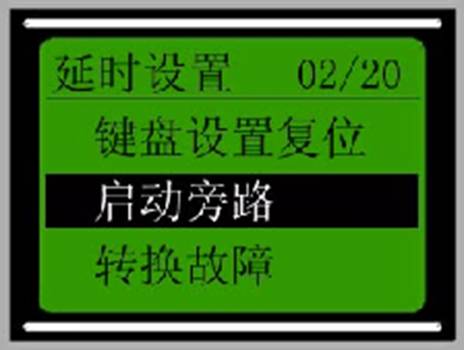

延時設置菜單

一般你都可能需要修改系統提供的默認延時設置，以使它滿足系統的需要。

01/20鍵盤復位

02/20啟動旁路

03/20轉換故障

04/20啟動運轉

05/20油機啟動

06/20啟動間隔

07/20預告警

08/20超速監測

09/20電池電壓

10/20冷卻停機

11/20倒轉換

12/20暖機

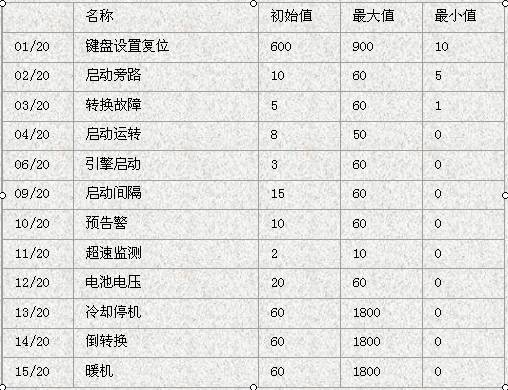

延時列表

系統提供了12個項目的延時如下：

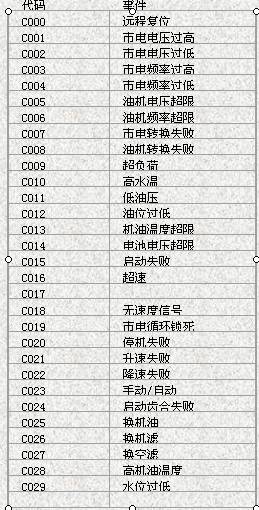

這一章提供了在操作TB707D時可能遇到的各種錯誤消息。

錯誤：值超過上限

你試圖輸入一個高于為模擬電路建立的高設置點上限的高設置點。

錯誤：值超過下限

你試圖輸入一個低于為模擬電路建立的低設置點下限的低設置點

錯誤：值須大于設置點

你試圖輸入一個低于為延時電路建立的設置點的高設置點。

錯誤：值須小于設置點

你試圖輸入一個高于為延時電路建立的設置點的低設置點。

錯誤：值須大于高設置點

你試圖輸入一個低于為模擬電路建立的高設置點的高設置點上限。

錯誤：值須小于高設置點

你試圖輸入一個高于為模擬電路建立的高設置點的低設置點，或試圖輸入一個高于為延時電路建立的高設置點的設置點。

錯誤：值須大于低設置點

你試圖輸入一個低于為模擬電路建立的低設置點的高設置點，或試圖輸入一個低于為延時電路建立的低設置點的設置點。

錯誤：值須小于低設置點

你試圖輸入一個高于為模擬電路建立的低設置點的低設置點下限。

錯誤：無效密碼

TB707不承認你的密碼。重新再輸一次，確定你鍵入了正確的數字

錯誤：密碼級別太低

你試圖進入一個需要管理員或注冊密碼的參數。

錯誤：功能未授權

TB707有多種可選擇的軟件特征。如果這些選擇沒被授權（購買），你就不能使用他們。

錯誤：無效值

你試圖輸入一個不在參數許可的限制范圍內的數。通常，這在當你設置一個可能設定了固定數的參數時會發生。

錯誤：EEPROM故障

這指明了當TB707將數據寫入一個掉電保護存儲器時發生錯誤，如果這條錯誤信息出現，這就有必要將此模塊返回工廠修理。

八、威爾信（勞斯萊斯）ATS轉換柜操作程序

1、威爾信（勞斯萊斯）自動操作程序

1）按下TB707D控制器上AUTO鍵。

2）將發電機組上的啟動開關置于OFF位置。

3）將ATS柜上的供電選擇開關置于AUTO位置。（即自動位置）

完成以上操作，ATS系統處于自動待命狀態，可實現以下功能：

在市電正常情況下，TB707D控制面板上市電正常指示燈亮，ATS轉換柜開關自動轉向“I”位置，由市電向負載供電，TB707D控制器面板上市電帶載指示燈亮。

當市電故障時，控制器檢測到市電故障，延時（可調）后發出啟動信號，若發電機組啟動成功且各項輸出參數正常，此時TB707D控制器面板上正常的指示燈亮，經控制器延時（可調）后發出油機電轉換信號，ATS轉換開關轉向“II”位置，由油機電向負載供電。此時TB707D控制面板上油機帶載指示燈亮。

當市電恢復正常后，由控制器監測到市電正常后，TB707D控制器面板上市電正常指示燈亮，經倒轉換延時, （可調）后，ATS轉換開關轉向“I”位置，由市電向負載供電，發電機組繼續空載運行，經延時（可調）后自動停機。系統進入下一個待命狀態。

2、威爾信（勞斯萊斯）發電機組應急供電操作程序

當ATS柜自動控制部分失效或工作需要手動操作時，可采取以上措施：

1) 按下TB707D控制器的RESET鍵。

2) 手動啟動機組并送電至ATS柜

3) 當ATS柜及控制器面板上油機電正常指示燈亮時，將ATS柜面板上的供電開關旋至標有發電機組圖標的位置上，此時ATS轉換開關轉向“II”位置，由油機電向負載供電，或者直接用操作手柄將ATS開關轉至相應的位置（“I”為 市電，“II”為油機電）

4) 手動停機必須循先卸載——再停機的原則。

3、威爾信（勞斯萊斯）市電應急供電操作程序

當ATS柜自動控制部分失效或工作需要手動操控市電時，在觀察到ATS柜及控制器面板上市電正常指示燈亮時，即可直接將ATS柜面板上的供電選擇開關旋至標有市電網圖標的位置上，此時ATS轉換開關轉向“I”位置，由市電向負載供電。或者直接用操作手柄將ATS開關轉至相應的位置（“I”為市電，“II”為油機電）。 克孜勒蘇卡特柴油發動機G3512配件銷售網站,唐山Perkins帕金斯2806A-E18TAG3發動機濾清器型號一般多少錢,南陽Perkins帕金斯2806A-E18TAG3發動機多小錢去哪找,喀什Perkins帕金斯4008TAG2發動機噴油器哪家好,
