三菱柴油機噴油泵的驅動與聯軸器
   (1)三菱柴油機噴油泵的馬伙動

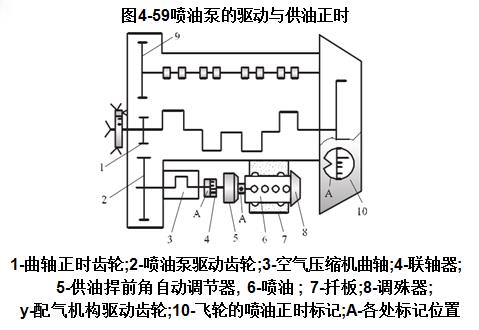

    三菱柴油機噴油泵是由柴油機前端的正時齒輪通過一組齒輪來驅動的，如圖4-59所示。噴油泵的驅動必須滿足三菱柴油機工作順序的要求，即供油正時，為此，在三菱柴油機噴油泵驅動齒輪和中間齒輪(圖上未畫出)上都刻有正時嚙合記號，必須對準記號安裝才能保證噴油泵供油正時。
    三菱柴油機噴油泵通?？康撞慷ㄎ还潭ú惭b在托板上，用聯軸器把驅動齒輪和噴油泵凸輪軸連接起來。有的柴油機在其間串聯廠進氣增壓器和供油提前角自動調節器。
    有的三菱柴油機噴油泵直接利用其前端殼體凸沿上的弧形槽固定在驅動齒輪后面的箱體上，省略了聯軸器等部件，并利用殼體相對于凸輪軸的轉動不定期調節供油提前角的大小。
(2)三菱柴油機聯軸器
    聯軸器在起連接三菱柴油機噴油泵的驅動與聯軸器是通過哪些齒輪來驅動的的同時，還可彌補噴油泵安裝時造成的噴油泵凸輪軸和驅動軸的同心度偏差;并用小量的角位移調節供油提前角，以獲得最佳的噴油提前角。

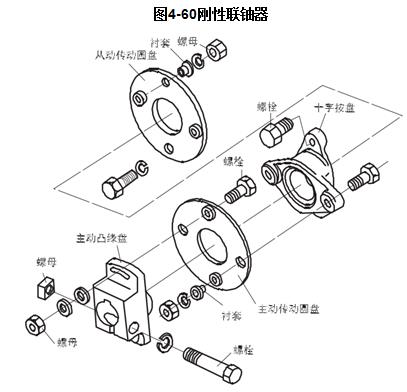

    三菱柴油機聯軸器有多種結構形式，剛性聯軸器結構如圖4-60所示。
主動凸緣盤用長螺栓固定在驅動軸上。主動傳力鋼片借螺栓與主動凸緣盤相連，主動凸緣盤上的螺孔為弧形孔。主動傳力鋼片又通過螺栓與十字形中間凸緣盤連接。十字形中間凸緣盤用螺栓與從動傳力鋼片相連，烏海Perkins帕金斯1206F-E70TTAG3柴油機在什么地方買,宜昌Perkins帕金斯4008TAG1A發動機多小錢一臺多少錢,九江Perkins帕金斯1506A-E88TAG5發動機曲軸瓦、連桿瓦、大小瓦網站,海西Perkins2506-E15柴油機哪里能買到歡迎來電,螺栓將從傳力鋼片與噴油提前角自動調節器(后接噴油泵凸輪軸)連接在一起。這樣，驅動軸上的動力通過上述各零件即可傳到噴油提前角自動調節器上。旋松螺栓可使主動傳力鋼片相對于主動凸緣盤弧形孔轉過一個角度，這樣就改變了噴油泵凸輪軸與發動機曲軸之間的相位關系，即改變了各缸的噴油時刻(即初始供油提前角)。

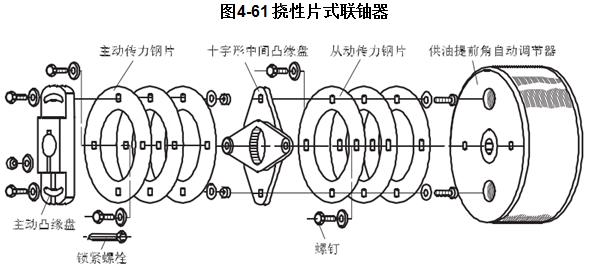

    三菱柴油機撓性片式聯軸器如圖4-61所示。

三菱柴油機主動凸緣盤借鎖緊螺栓固定在驅動軸上。螺釘把主動凸緣盤、主動傳力鋼片、十字形中間凸緣盤和從動傳力鋼片連接在一起，再用螺釘使從動傳力鋼片與供油提前角自動調節器相連接。如此，三菱柴油機驅動軸的動力通過上述各零件即可傳遞到供油提前角自動調節器上。

    旋轉螺釘可使主動凸緣盤相對主動傳力鋼片和十字形凸緣盤沿弧形孔轉過一個角度。同樣，旋轉螺釘可使供油提前自動調節器相對從動傳力鋼片和十字形凸緣盤沿弧線形孔轉過一個角度，從而改變廠三菱柴油機各缸的噴油時刻(即初始供油提前角)。兩處的手動調節，可使零件結構緊湊、調整靈活方便。
