認識為什么小松挖掘機機油泵的結構分成齒輪式和轉子式兩種

小松挖掘機柴油發動機機油泵配件
    小松挖掘機柴油發動機機油泵的結構分成齒輪式和轉子式兩種。機油泵通常安裝在小松挖掘機柴油發動機曲軸箱內，有些重型小松柴油機的機油泵安裝在發動機缸體外。
    (1)小松挖掘機柴油發動機齒輪式機油泵
    小松挖掘機柴油發動機齒輪式機油泵的工作原理:齒輪式機油泵由泵體、齒輪和泵蓋組成。一對互相嚙合的齒輪位于泵體內，齒輪兩端分別是進油腔和出油腔，有油孔與外界連通，泵蓋用來密封泵體腔室。
主動齒輪旋轉時帶動從動齒輪反方向旋轉。在進油腔，由于齒輪脫離嚙合的方向運動而使容積增大，產生吸力，將機油抽進進油腔。齒輪在旋轉時，輪齒從進油腔向出油腔運動，把存在齒間的機油源源不斷地帶到出油腔。在出油腔，由于輪齒的進入而使容積減小，致使出油腔內機油的壓力升高，并被壓出機油泵。

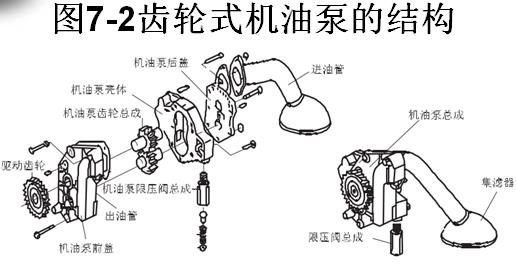

    小松挖掘機柴油發動機機油泵的結構:如圖7 -2所示，上海Perkins帕金斯854F-E34TA發動機控制屏技術查詢中心,清遠Perkins帕金斯4006-23TAG3A發動機哪里有做維修保養的企業,茂名卡特柴油發動機3196配件銷售專業服務中心,黑河Perkins帕金斯403D-07發動機汽缸床供應服務商,機油泵的主動軸支承于油泵殼體座孔內，可以轉動。主動軸的后端通過鍵和鋼擋圈，安裝固定著主動齒輪。主動軸的前端伸出殼體，上面通過鍵固定安裝驅動齒輪，與曲軸正時齒輪嚙合傳動。從動軸固定于油泵殼體，上面松套著從動齒輪。前、后泵蓋分別固定于油泵殼體的前、后端面，將油泵泵腔密封起來。
進油管安裝于泵體一側，與機油泵的進油腔連通。集濾器固定在進油管的端口，對進入機油泵的機油進行過濾。機油泵出油腔與前端蓋的出油管連通，出油管直接與缸體主油道連通。限壓閥安裝于出油管一側。
    在泵蓋內側與齒輪嚙合部位相對的位置，開有卸荷槽，用來將齒輪嚙合間隙中的機油導出，防止產生對齒輪軸的壓力。油泵殼體與泵蓋之間，設有金屬墊片，既可防止油泵漏油，又可對齒輪端面與泵蓋之間的間隙進行調整。
    (2)小松挖掘機柴油發動機轉子式機油泵

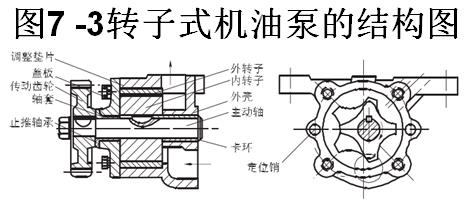

    小松挖掘機柴油發動機轉子式機油泵的結構:如圖7-3所示，機油泵主要由殼體、外轉子和內轉子組成。主動軸上通過鍵固定內轉子，主動軸的伸出端裝有傳動齒輪，與正時齒輪嚙合傳動。內轉子有4個外齒，與有5個內齒的外轉子嚙合，外轉子的外圓柱面與殼體內圓柱面配合。內、外轉子之間有一定的偏心距，內轉子帶動外轉子轉動。機油泵殼體上設有進油孔與出油孔，蓋板將泵腔封閉。
