卡特彼勒裝載機CAT發動機熄火電路故障測試維修保養程序

CAT發動機熄火電路測試SMCS 代碼: 7332-038    系統操作描述：本程序涵蓋  267-02  不正確的CAT發動機熄火開關輸入 CAT發動機熄火開關使操作者能在地面上，駕駛室外關閉CAT發動機。當開關被扳到STOP位置，CAT發動機熄火。電子控制模塊(ECM)保持有電。CAT發動機熄火開關必須回到RUN位置，并且在CAT發動機可以啟動前，ECM電源必須實現閉環。

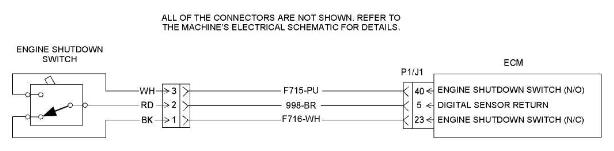

圖62CAT發動機熄火開關接線圖

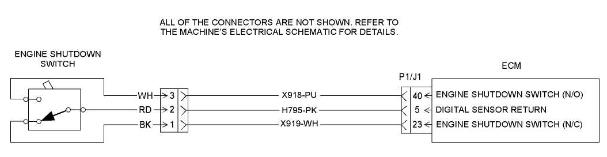

圖63CAT發動機熄火開關接線圖（834G, 834H, 836G, 836H, 988G, 和  988H）g01195479測試步驟

1.檢查電氣接頭和電線A.斷開CAT發動機ECM的電源B．徹底檢查  J1/P1 ECM接頭和CAT發動機熄火開關接頭。并且檢查回路中每個設備接頭。參考《故障排除》“ 電氣接頭－檢查” 獲得細節。

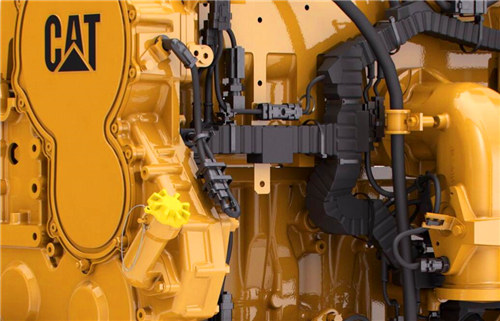

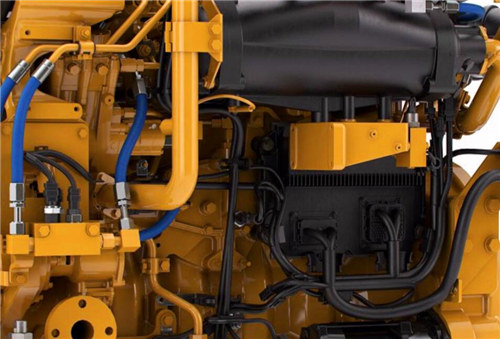

圖64g01141049J1/P1 ECM接頭位置（CAT發動機左視圖）

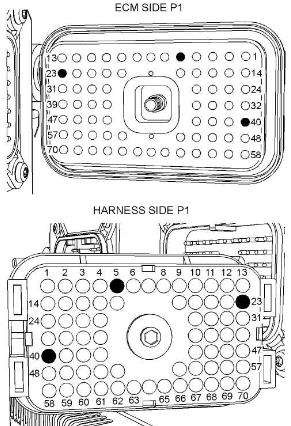

圖65在P1 ECM接頭上，CAT發動機熄火開關的端子位置(P1-5) 數字傳感器回線（P1-23）CAT發動機熄火開關（N/O）（P1-40）CAT發動機熄火開關（N/C）圖66gOH9548iCAT發動機熄火開關接頭(1) CAT發動機熄火開關（N/C）(2) 數字回線(3) CAT發動機熄火開關（N/O）C.  在CAT發動機熄火開關每根電線上進行45 N (10 Ib)拉力測試。

D.檢查ECM接頭上緊固螺栓的扭矩。參考《故障排除》“ 電氣接頭－檢查” 獲得正確扭矩值。E.檢查線束和電線有無破損，檢查從開關回到ECM的線束有無狹縮點。期望結果：所有接頭，插針和插口完全耦合并插緊，線束和電線沒有腐蝕、破損或狹縮點。結果：• OK－線束和接頭正常。繼續進行測試步驟3。• 不行-線束和/或接頭存在問題。修理：修理線束和/或接頭。如果需要，更換部件。確認每個接頭的所有密封在適當位置，確認接頭完全耦合。確認修理消除了問題。停止。測試步驟  2.檢查動態診斷代碼A.連接ET到服務工具接頭。B.接上CAT發動機ECM的電源。C.檢查“ 動態診斷代碼”畫面有無067-02診斷代碼。扳動CAT發動機熄火開關，觀察卡特ET有無動態診斷代碼。D.斷開CAT發動機ECM的電源。期望結果：267－02診斷代碼不處于動態。結果：• OK-代碼沒有變為動態。修理：開關運行正常。線束或接頭中可能存在間隙性問題。檢查線束和接頭有無間歇性電氣問題。參考《故障排除》“ 電氣接頭－檢查” 。停止。gO1243822

• 不行  -    267-02  診斷代碼處于動態。. 繼續進行測試步驟3。測試步驟  3.  在ECM接頭上檢查開關回路電阻A.將CAT發動機熄火開關設在RUN位置。確認已斷開CAT發動機ECM電源。B.斷開P1接頭。注意：在以下測量中晃動線束，以發現間歇性問題。C.測量P1-5端子（數據回線）和P1－23(CAT發動機熄火開關（N/C）)之間電阻。正確電阻測量值是小于5Ohm。 D.測量P1-5端子（數據回線）和P1－40(CAT發動機熄火開關（N/O）)之間電阻。正確的電阻測量結果是回路斷開。E.扳動CAT發動機熄火開關到STOP位置。F測量P1-5端子（數據回線）和P1－23(CAT發動機熄火開關（N/C）)之間電阻。正確的電阻測量結果是回路斷開。G測量P1-5端子（數據回線）和P1－40(CAT發動機熄火開關（N/O）)之間電阻。正確電阻測量值是小于5Ohm。 H.  連接J1/P1 ECM接頭。期望結果：電阻測量值在規定范圍內。結果：• OK –  所有電阻測量值在規定范圍內。修理：執行以下程序：1. 接上CAT發動機ECM的電源。2. 使用卡特ET檢查是否再出現動態267-02代碼。扳動CAT發動機熄火開關，檢查有無代碼。并且，晃動從開關到ECM的開關線束，以發現間歇性問題。如果代碼不重復發生，問題已被解決。最初的問題應當是有不良的電氣連接引起。如果代碼重復發生，ECM沒有正確地

檢測到開關輸入。更換ECM參考《故障排除》“ 更換ECM” .停止。•常州Perkins帕金斯403F-E17T發動機曲軸技術查詢中心,咸寧Perkins帕金斯4016-61TRG3柴油機去哪買專業服務中心,澳門半島Perkins帕金斯403F-11G發動機曲軸箱配件多少錢,茂名Perkins帕金斯1104C-TG3發動機曲軸一般多少錢,海南Perkins帕金斯2806D-E18TAG1A發動機高壓油泵、油泵組件多少錢,寧夏回族自治Perkins帕金斯1506A-E88TAG3發動機控制屏大概的價錢,赤峰Perkins帕金斯1104C-44TAG3發動機配件中心庫網站,漳州Perkins帕金斯403F-07G發動機機油冷卻器一般多少錢,不行－至少一個電阻測量值不在范圍內。開關或線束存在問題。繼續進行測試步驟4。測試步驟  4.  檢查CAT發動機熄火開關運行狀態A.斷開CAT發動機熄火開關接頭。B.將CAT發動機熄火開關設在RUN位置。C.測量端子2（數據回線）和端子3(CAT發動機熄火開關（N/O）)之間電阻。正確的電阻測量結果是回路斷開。D.測量端子1（CAT發動機熄火開關（N/C））和端子2(數據回線）)之間電阻。正確電阻測量值是小于5Ohm。 E.扳動CAT發動機熄火開關到STOP位置。F測量端子1（CAT發動機熄火開關（N/C））和端子2(數據回線))之間電阻。正確的電阻測量結果是回路斷開。G測量端子2（數據回線）和端子3(CAT發動機熄火開關（N/O）)之間電阻。正確的電阻測量值是小于5 Ohm。 期望結果：電阻測量值在規定范圍內。結果：• OK –  所有電阻測量值在規定范圍內。

修理：開關正常。在線束中或接頭上存在問題。檢查設備線束和接頭有無斷路或短路。修理線束和/或接頭。如果需要，更換部件。參考《故障排除》“ 電氣接頭－檢查” 。停止。不行－至少一個電阻測量值不在范圍內。開關存在問題。更換開關確認問題已解決。
