強鹿約翰迪爾柴油發動機氣門閥門組件裝配的要求

請記住，閥桿密封件（A）僅安裝在排氣閥桿（B）上。

閥頭上的標記如下：進氣（“I30”）。排氣（“E30”）。

1.在閥桿和導管上涂抹AR44402閥桿潤滑劑或清潔的強鹿約翰迪爾柴油發動機機油。

注意：排氣門桿油罩不會位于氣門導管塔上；它們隨閥桿上下移動。

2.在缸蓋上安裝修復過的或新的閥門。修復后的閥門必須安裝在拆卸位置。

注意：閥桿必須在導向孔中自由移動，并使用鑲塊正確固定。

3.將機油護罩安裝到排氣閥桿上，直到護罩底部位于氣門導管塔上。

注：閥門彈簧（C）沒有頂部或底部；它們可以任意安裝。

4.安裝氣門彈簧和彈簧蓋（D）。彈簧必須位于頭部的機加工沉孔中。

5.使用JDE138氣門彈簧壓縮器（A）壓縮氣門彈簧，并安裝護圈鎖（B）。

注意：在安裝搖臂總成之前安裝耐磨蓋。

A-JDE138氣門彈簧壓縮機B氣門保持架鎖

C閥彈簧D閥彈簧蓋

6.用軟木槌敲擊每個閥門組件三到四次，以確保護圈鎖正確就位。

對所有其余閥門重復此步驟。

7.按照本組前面的指示，測量頭部中的閥門凹槽。

Assemble Valve Assembly Serial Number ( —199,999)

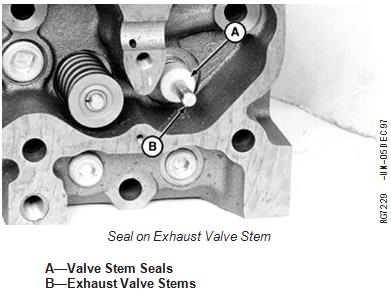

Remember valve stem seals (A) are installed onto exhaust valve stems (B) only.

Valves are marked on the head as follows: Intake (“I 30”). Exhaust (“E 30”).

1. Apply AR44402 Valve Stem Lubricant or clean engine oil to valve stems and guides.

NOTE: Exhaust valve stem oil shields will not seat on valve guide tower; they ride up and down with valve stem.

2.      Install reconditioned or new valves in head. Reconditioned valves MUST BE installed in same location from which removed.

NOTE: Valve stems must move freely in guide bore and seat properly with insert.

3.      Install oil shield onto exhaust valve stem until shield bottoms on valve guide tower.

NOTE: There is no top or bottom to valve springs (C); they may be installed either way.

4.      Install valve spring and spring cap (D). Spring must seat in machined counterbore of head.

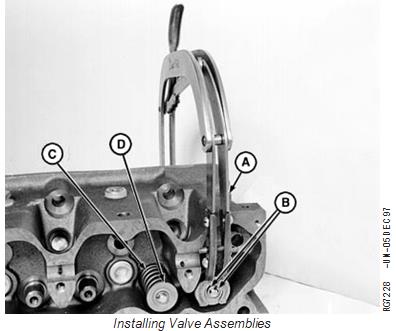

5.      Compress valve springs with JDE138 Valve Spring Compressor (A) and install retainer locks (B).

NOTE: Install wear caps just before installing rocker arm assembly.

A—JDE138 Valve Spring Compressor B—Valve Retainer Locks

C—Valve Spring D—Valve Spring Cap

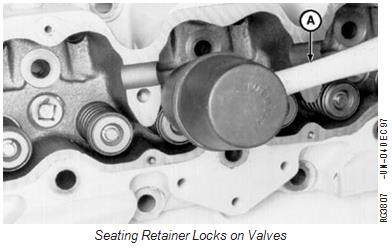

6.      Strike each valve assembly with a soft mallet (A) three or four times to insure retainer locks are properly seated.

Repeat procedure for all remaining valves.

7.      Measure valve recess in head as directed earlier in this group.

A—Mallet

高壓燃油泵

6090 PowerTech Plus 強鹿約翰迪爾柴油發動機配有一臺齒輪驅動的高壓旋轉燃油泵。該高壓燃油泵可以使燃油壓力高達 17,926 千帕（26,000 磅/平方英寸）。該燃油泵的工作方式是在互成 120 度角的 3 個內部高壓柱塞室之間傳送燃油。當燃油泵驅動軸旋轉時，各室內的燃油將增壓。 甘肅Perkins帕金斯403D-11強鹿約翰迪爾柴油發動機電子供油泵、提升輸油泵網站,重慶CATC7.1柴油機原廠配件電話,鹽城Perkins帕金斯4012-46TWG2A柴油機銷售中心商家,貴州Perkins帕金斯403F-15T柴油機網站,鄂州Perkins帕金斯403F-15柴油機供應服務商,中山Perkins帕金斯4012-46TWG4強鹿約翰迪爾柴油發動機機油泵企業,鄂爾多斯Perkins帕金斯403D-15強鹿約翰迪爾柴油發動機連桿襯套專業服務中心, 強鹿約翰迪爾柴油發動機每旋轉一周，各室將增壓一倍。強鹿約翰迪爾柴油發動機旋轉 2 周，將有 6 個噴油嘴點火。因此，每當所有 6 個噴油嘴完全點火時，每個高壓泵柱塞就會增壓兩倍。該泵用柴油潤滑，因此無需向泵內輸送潤滑油。

高壓燃油泵的齒輪通過鍵槽固定在該泵的錐形軸上，并用固定螺母鎖住。該泵齒輪上有一個正時標記“2”，此標記必須與凸輪軸齒輪上的正時標記“2”相合，如此處所示。 這兩個正時標記必須完全對齊，以確保高壓輸油泵與強鹿約翰迪爾柴油發動機在時間上保持一致。需要注意的是，6081 和 6090 強鹿約翰迪爾柴油發動機使用相同的凸輪軸齒輪，8.1 升強鹿約翰迪爾柴油發動機的齒輪上有一個雜亂符號，而 9.0 升強鹿約翰迪爾柴油發動機上有一個標記“2”。 拆卸高壓輸油泵齒輪時，需要使用專用工具 JDG-10015 和 JDG-10025。
