約翰迪爾John Deere柴油機曲軸皮帶輪減振器曲軸端間隙內外徑參數與拆裝技術方法

重要事項：約翰迪爾John Deere柴油機減震器總成不可維修，應每5年或4500小時更換一次，以先發生者為準。

此外，無論何時更換曲軸或進行約翰迪爾John Deere柴油機大修，都應更換減振器。雙阻尼器應始終作為一組匹配的阻尼器進行更換。

不要將約翰迪爾John Deere柴油機約翰迪爾John Deere柴油機減震器或減震器皮帶輪浸入清潔溶劑中。這樣做可能會損壞該總成的橡膠部分。

切勿在減震器外圈上施加推力。減震器對沖擊損壞很敏感，例如掉落或用錘子敲擊。

1.釋放張力或拆下V形皮帶（顯示已拆下）。

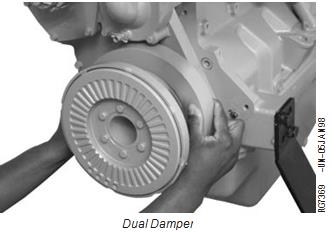

2.用雙手抓住減震器，并嘗試向兩個方向轉動。如果感覺到旋轉，則說明減震器有缺陷，應予以更換。

3.通過放置千分表檢查減振器徑向跳動，使預加載探頭接觸減振器外徑。

4.使用JDE81-1或JDG820飛輪車刀旋轉曲軸。

5.注意千分表的總移動量。將讀數與下面的規范進行比較。

規格

最大減振器徑向跳動……1.02毫米（0.040英寸）

如果跳動超過規格，則更換減震器。請參見后面的“拆卸曲軸減震器”

在這個組中。

A-預加載探頭

檢查曲軸端隙

1.完全接合，然后松開離合器桿。

2.將千分表放在阻尼器表面上。

重要事項：撬動時，小心不要損壞或扭曲正時齒輪蓋或軸承嵌件。不要撬動減震器的外慣性環。

3.用扁桿撬動減震器皮帶輪和正時齒輪蓋之間。

規格約翰迪爾John Deere柴油機曲軸端隙……0.038-0.380 mm（0.0015-0.0150英寸）

注：新的止推軸承通常會恢復對曲軸端隙的正確檢查

這出戲結束了。

拆下曲軸減震器

重要事項：不要使用顎式拉拔器拆卸減震器。可能會損壞減震器。切勿在減震器外圈上施加推力。不要在減震器上掉落或錘擊。

1.從減震器上拆下皮帶輪（如圖所示，已拆下）。

2拆下將減振器固定到曲軸的帶帽螺釘（A）和墊圈。

3將JDG787螺紋保護器（B）安裝到曲軸前端。

注意：制定安全操作程序，以避免人身傷害或損壞阻尼器。

4.使用JDG721輪轂拉具（A）從曲軸上拆下減振器。

注：D01207AA（OTC518）拉具套件（未顯示）也可用于拆卸減震器。

5.檢查皮帶輪的曲軸皮帶輪內徑和曲軸外徑。

規格

曲軸皮帶輪內徑……47.594-47.630 mm（1.8738-1.8752英寸）

前皮帶輪的曲軸外徑…47.650-47.676 mm

（1.8759-1.8770英寸）

Inspect Vibration Damper

IMPORTANT: The damper assembly is not repairable and should be replaced every 5 years or 4500 hours, whichever occurs first.

Also, replace damper whenever crankshaft is replaced or major engine overhaul is performed. Dual dampers should always be replaced as a matched set.

Do not immerse the vibration damper or the damper pulley in cleaning solvent. Doing so may damage the rubber portions of this assembly.

Never apply thrust on outer ring of damper. Damper is sensitive to impact damage, such as being dropped or struck with a hammer.

1.      Relieve tension or remove V-belts (shown removed).

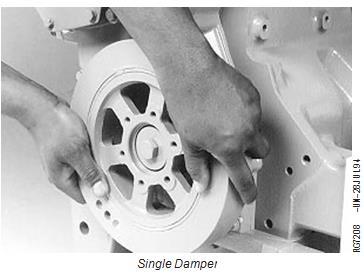

2.      Grasp vibration damper with both hands and attempt to turn it in both directions. If rotation is felt, damper is defective and should be replaced.

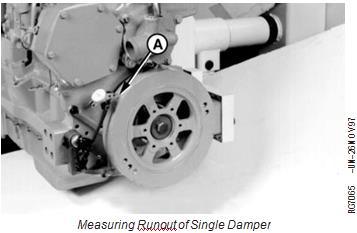

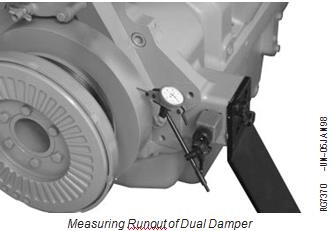

3. Check vibration damper radial runout by positioning a dial indicator so preloaded probe (A) contacts damper O.D.

4. Rotate crankshaft using JDE81-1 or JDG820 Flywheel Turning Tool.

5. Note total dial indicator movement. Compare reading with specification below.

Specification

Vibration Damper—Maximum

Radial Runout.....  1.02 mm (0.040 in.)

If runout exceeds specifications, replace vibration damper. See REMOVE CRANKSHAFT VIBRATION DAMPER later

in this group.

A—Preloaded Probe

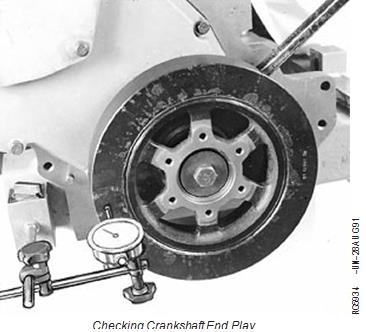

Check Crankshaft End Play

1.      Completely engage then release the clutch lever.

2.      Place a dial indicator on damper face.

IMPORTANT: Use care not to damage or distort the timing gear cover or bearing inserts when prying. Do not pry on outer inertia ring of damper.

3.      Pry with flat bar between the damper pulley and timing gear cover.

Specification

Crankshaft—End Play .....  0.038—0.380 mm

(0.0015—0.0150 in.)

NOTE:  New thrust bearings will usually restore proper       Checking Crankshaft End Play

end play.

Remove Crankshaft Vibration Damper

IMPORTANT: DO NOT use a jaw-type puller to remove vibration damper. Damage could result to the damper. Never apply thrust on outer ring of damper. Do not drop or hammer on damper.

1. Remove pulley from damper, if equipped (shown removed).

2Remove cap screw (A) and washer securing damper to crankshaft.

3Install JDG787 Thread Protector (B) in nose of crankshaft.

CAUTION: Plan a safe handling procedure to avoid personal injury or damage to damper.

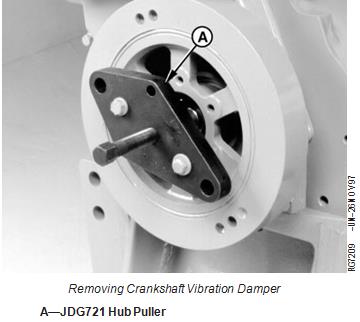

4.      Remove damper from crankshaft using JDG721 Hub Puller (A).

NOTE: D01207AA (OTC518) Puller Set (not shown) may also be used to remove damper.

5.      Check crankshaft pulley ID and crankshaft OD for pulley.

Specification

Crankshaft Pulley—ID ......  47.594—47.630 mm

(1.8738—1.8752 in.)

Crankshaft—OD for Front Pulley ....  47.650—47.676 mm

(1.8759—1.8770 in.)

9520T拖拉機自今年一年使用柴油濾芯11個，每個濾芯410.00元，更換濾芯費用為：410.00×11=4510.00元。

該車的工作時間為：1200小時，則更換時間為109小時，根據“迪爾”的保養要求：如果柴油質量好，可以相應的延長更換機油的時間，否則應當縮短更換周期，由此看出該場的9520T的機油的保養周期縮短為125小時，那么這臺9520T在這個作業期內需要更換機油的次數為1200÷125=9.6次，即為9次，9次的機油和機油濾芯的費用為：

機油費用：11×9×440.00/5=8712.00元

機油濾芯費用：560.00×9=5040.00元

合計：4510.00+8712.00+5040.00=18262.00元

如果該場使用柴油質量好，則該車的機油保養期限適當延長，柴油芯更換時間可達到500小時，即只要更換兩次即可，機油的保養間隔可延長至375小時。更換機油的次數為：1100/375=2.9次

柴油濾芯費用：410.00×2=820.00元

機    油費用：11×3×440.00/5=2904.00元

機油濾芯費用：560.00×3=1680.00元

合計：820.00+2904.00+1680.00=5404.00元。

多花費：18262.00-5404.00=12858.00元

如果不按照保養規定更換機油的話，則將對約翰迪爾John Deere柴油機造成更大的損害，這是無法預計的。

原因；柴油運到之后未沉淀幾個小時就加到拖拉機上，油中的雜質多，含水多等。

2、尖山農場的兩臺7820拖拉機5月14日到場，15日投入工作，今年分別工作了1400小時和1200小時，工作這么長時間沒有出現過柴油濾芯堵塞報警和柴油里有水報警的情況。（柴油濾芯如果沒有堵塞**長使用時間應當為500小時）。

柴油濾芯費用：360.00（細）+315.00（粗）=675.00(該項沒有)

機    油費用：440.00x4=1760.00

機油濾芯費用：180.00x3=540.00

合計：675.00+1760.00+540.00=2975.00(**多花費)

3、紅光農場的7820，機體號：RW7820A014090 工作小時：322.5h.

該拖拉機在原連隊工作時，未出現異常，原因是：回來加油，柴油經過沉淀，山西Perkins帕金斯4016-61TRG3約翰迪爾John Deere柴油機噴油器代理商,忻州Perkins帕金斯1106A-7-TAG2約翰迪爾John Deere柴油機電子供油泵、提升輸油泵哪里有,云南CATC4.4約翰迪爾John Deere柴油機多小錢企業,天津Perkins帕金斯4006D-23TAG2柴油機銷售中心網站,晉中Perkins帕金斯1204E-E44TTAG2約翰迪爾John Deere柴油機控制屏多少錢,臺南Perkins帕金斯1103D-33TA約翰迪爾John Deere柴油機哪里有做維修保養的供應服務商,廊坊Perkins帕金斯4006D-23TAG2約翰迪爾John Deere柴油機節溫器一般多少錢,福州Perkins帕金斯4006D-23TAG2約翰迪爾John Deere柴油機曲軸多少錢,資陽Perkins帕金斯4016-61TRG3約翰迪爾John Deere柴油機充電發電機專業服務中心,河源Perkins帕金斯4008TAG1A約翰迪爾John Deere柴油機控制屏企業,三級過濾等措施，所以加到拖拉機上的柴油含水和含雜相對來說非常少；等到他們的拖拉機在山上工作一段時間后，回來就啟動不著，原因：山上的柴油太臟，濾芯堵塞，更換之后仍然未能啟動。原因：高壓軌道內有空氣未排凈，排出即可。

綜上所述，三種情形，可以看出柴油的好壞對拖拉機的使用有著多大的關系。

二、按時按項保養，正確操作，不做過載作業

每個駕駛員都應該依據OM手冊的要求進行按時按項的保養，請看OM手冊的“維護和保養間隔”；“潤滑”；“維護—冷卻系統，燃油系統，電器系統”等。

正確的操作拖拉機不僅僅是要求駕駛員能夠熟練的駕駛拖拉機，能夠按時按項的進行保養，還要求駕駛員根據不同的作業情況對各部分進行適時調整。

例如：7820在使用動力輸出軸工作時，無論是使用540或1000轉/分的哪一種情況，一定要保證約翰迪爾John Deere柴油機的轉數在1950轉/分，否則約翰迪爾John Deere柴油機的轉數過高，會造成動力輸出軸的負荷過載，從而損壞農具；也會使動力輸出軸的安全套（R122915）損壞，此件損壞之后不可以繼續焊接使用。此配件的作用是當拖拉機的動力輸出軸超負荷時，起到一個保護的作用，否則會引起約翰迪爾John Deere柴油機的損壞。
