CAT柴油發電機組用2301A電子調速器的組成工作原理

請參看SENR2928，2301A電子調速器服務手冊或SENR3585，2301A電子調速器服務手冊以獲得更多的信息。

2301A電子調速器控制系統包括以下幾個部分：2301A電子調節速器控制、起動器、電磁拾波器。

2301A電子調速器控制器

2301A電子調速器系統能夠?qū)ㄌ?/SPAN>CAT發動機轉速進行精確的控制。2301A電子調速器控制可以不斷的測量卡特CAT發動機轉速，并通過連接到燃料系統起動器對卡特CAT發動機燃料設定進行必要的校正。

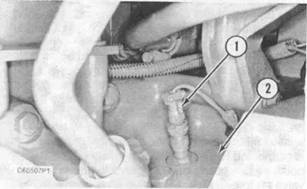

電磁拾波器位置
（1）電磁拾波器（2）飛輪罩

卡特CAT發動機轉速是通過電磁拾波器感應的。拾波器產生一個交流電信號并向2301A控制發送，然后2301A控制再向起動器發送直流電信號。

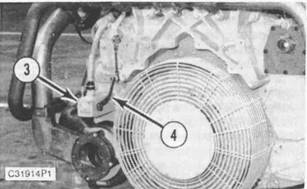

EP3G起動器
（3）起動器（4）起動器連桿

起動器將來自2301A控制器的電力輸入轉換成機械輸出，這些機械輸出通過連桿連接到燃料系統。例如：如果卡特CAT發動機的速度高于設定的速度，2301A控制器就會降低它的輸出，這時起動器就會移動連桿來減少對卡特CAT發動機的燃料供應量。

電磁拾波器

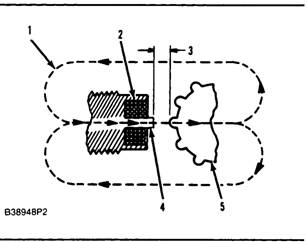

電磁拾波器示意圖

（1）磁力線（2）線卷（3）間隙（4）磁極（5）飛輪齒圈

電磁拾波器是一個由線卷（2）環繞著永磁體磁極（4）組成的單極永磁體發電機。當飛輪齒圈（5）切穿圍繞在拾波器周圍的磁力線（1）時，就會產生交流電。電壓的頻率與卡特CAT發動機的轉速成正比。

卡特CAT發動機轉速頻率信號（交流電）被傳送到2301A控制盒，在控制盒中交流電被轉換成直流電，直流電信號再被發送以控制起動器，電壓與卡特CAT發動機轉速成反比。這就意味著如果卡特CAT發動機轉速增加，輸出到起動器的電壓就減少；而卡特CAT發動機轉速減少，輸出到起動器的電壓就增加。
