卡特CAT柴油機空氣進氣和排氣系統維護保養技術

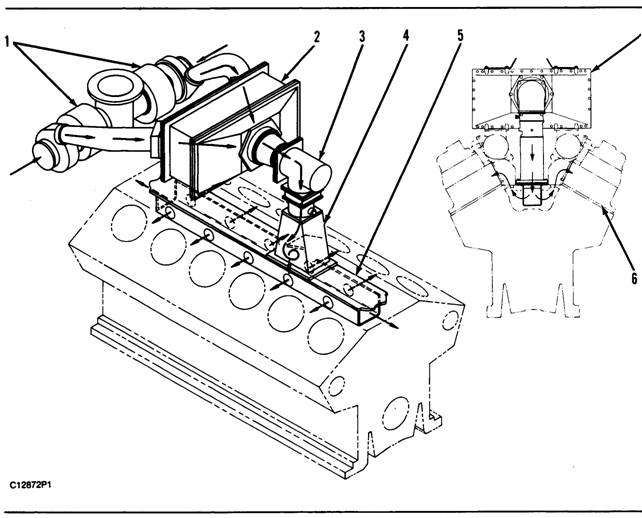

卡特CAT發動機兩側的空氣流動方式一樣。潔凈的空氣被壓氣機葉輪從空氣過濾器吸入渦輪增壓器壓氣機汽缸。壓氣機葉輪的轉動導致空氣被壓縮，并被壓入通往后冷卻機的通道。后冷卻機降低了被壓縮空氣的溫度，且為化油器進行最大空氣/燃料控制和卡特CAT發動機的獨立負載提供恒定溫度的空氣。后冷卻機通常為水冷方式，但有時候也采用風冷方式。

來自后冷卻機的空氣經過化油器（在這里與燃?xì)饣旌希┻M(jìn)入渦流燃燒室，在渦流燃燒室中空氣與燃料相混合。分配通道位于渦流燃燒室下端，其中有很多孔可以直接讓相等壓力的恒溫空氣/燃料混合物進入每個汽缸蓋引入孔。空氣從引入口進入汽缸渦流燃燒室的流動過程由進氣閥控制。

每個汽缸都有兩套進氣閥和排氣閥。請參看閥門系統部件相關章節。當活塞向下移動開始進氣沖程時，進氣閥打開。來自引入孔的冷卻的、被壓縮的空氣/燃料混合物被吸入汽缸，進氣閥關閉，活塞開始向上運動，開始?jí)嚎s沖程。電子點火系統控制模塊通過變壓器向火花塞輸送電壓。變壓器增加電壓直到有火花穿過火花塞缺口。火花將空氣/燃料混合物點燃，混合物開始燃燒。燃燒的壓力將活塞下推，于是活塞進入動力沖程。當活塞再次向上移動時，活塞運動為排氣沖程。這時排氣閥打開，廢氣通過排氣孔被推入排氣集管。在活塞完成排氣沖程后，排氣閥關閉，再次開始此循環（進氣、壓縮、動力、排氣）。

排氣系統

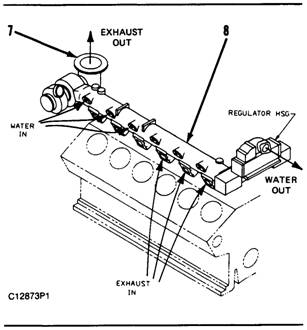

（7）排氣肘管（8）排氣集管
