卡特彼勒船用發動機空氣啟動馬達系統的工作原理與維護技巧

空氣起動卡特CAT發動機是用來使卡特CAT發動機飛輪轉動的速度足夠讓卡特CAT發動機運轉。

典型的空氣起動系統
（1）空氣起動卡特CAT發動機（2）中繼閥（3）加油器

空氣起動卡特CAT發動機（1）可以被安裝在卡特CAT發動機任意一側。空氣通常都被保存在一個貯存柜中，貯存柜的容量決定了卡特CAT發動機飛輪可以被帶動的時間長度。當貯存柜被充滿時，其容量至少要達到1720千帕（250磅/平方英寸）。

對于那些在起動時沒有太大負載的卡特CAT發動機而言，調節器可以被設定成大約690千帕（100磅/平方英寸）。這個設定可以使曲軸轉動速度足可以輕松的起動卡特CAT發動機，也可以保證空氣起動卡特CAT發動機可以在空氣供應耗盡前起動卡特CAT發動機。

如果卡特CAT發動機有很重的負載，而負載在起動時不能夠被分離，則需要提高氣壓調節閥的設定以獲得足夠高的速度來起動卡特CAT發動機。

空氣的損耗量直接關系到速度；氣壓也與卡特CAT發動機飛輪的轉速有必要的聯系。如果有必要獲得適當的曲軸速度以起動重負載卡特CAT發動機，氣壓調節器可以被設定到超過760千帕（110磅/平方英寸）。在適當的設定下，空氣起動卡特CAT發動機可以盡快起動重負載卡特CAT發動機，其起動時間將盡可能接近起動輕負載卡特CAT發動機的時間。

如果有正確的壓力和容量，也可以使用其他空氣供應。為了使空氣起動卡特CAT發動機有更長的使用壽命，所供應空氣應該是無塵且無水的。需要對起動系統使用含有SAE 10無去垢性油[適用于0攝氏度（32華氏度）以上]或氣動工具油[適用于0攝氏度（32華氏度）以下]潤滑器進行潤滑。空氣起動卡特CAT發動機內的最大操作氣壓為760千帕（110磅/平方英寸）。

典型空氣起動安裝圖
（4）空氣起動控制閥

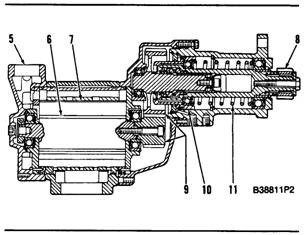

空氣起動卡特CAT發動機
（5）進氣口（6）葉片（7）轉子（8）副齒輪（9）齒輪（10）活塞（11）副齒輪彈簧

空氣從進氣口進入中繼閥（2），起動控制閥（4）與中繼閥前面的管線相連。空氣氣流被中繼閥停止，直到起動控制閥（4）被開動。空氣從起動控制閥流到空氣起動卡特CAT發動機副齒輪（8）后面的活塞（10）。活塞上的氣壓將彈簧壓縮并推動副齒輪（8）與飛輪齒輪接合。，當副齒輪接合后，空氣從另一條管線流出到中繼閥。空氣將中繼閥開動，這將打開通向空氣起動卡特CAT發動機的供應管路。

氣流經過潤滑器（3）并帶走了用于空氣起動卡特CAT發動機的潤滑油。

帶有潤滑油的卡特CAT發動機通過進氣口（5）進入空氣起動卡特CAT發動機。氣壓推動轉子（7）內的葉片（6），然后通過排氣口排出。這個過程可以轉動轉子，而轉子通過齒輪（9）和傳動軸連接到轉動卡特CAT發動機飛輪的起動卡特CAT發動機副齒輪（8）。

當卡特CAT發動機開始運轉時，飛輪轉速將開始比起動卡特CAT發動機副齒輪（8）轉速要高。在這個條件下，副齒輪（8）將縮進。這就避免對起動卡特CAT發動機、副齒輪或飛輪齒輪造成損壞。

當起動控制閥（4）被釋出后，氣壓和流向起動卡特CAT發動機副齒輪（8）后面活塞（10）的氣流將停止，活塞彈簧（11）釋放副齒輪（8）。中繼閥（2）停止向空氣起動卡特CAT發動機供氣。 綿陽Perkins帕金斯403A-15G2發動機上下大修包專業服務中心,達州Perkins帕金斯1506D-E88TAG5發動機渦輪增壓器網站,咸陽Perkins帕金斯854F-E34TA柴油機去哪買大概的價錢,揚州Perkins帕金斯2806D-E18TAG1A發動機曲軸前后油封去哪找?
