卡特彼勒化油器執行器控制連桿3161調速器怎樣調整角度？

連桿調節

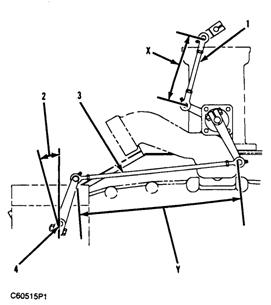

（1）上端連桿（2）所安裝調速器從動軸控制桿的角度（3）下端連桿（4）調速器從動軸

1.       卸開上端連桿和下端連桿組件（1和3）。

2.       按照長度X（連桿中心到拉桿接頭的長度）調節上端連桿組件。

3.       按照所有卡特CAT發動機的參照長度“Y”為404毫米（15.9英寸）調節下端連桿組件（3）。

4.       將調速器從動軸（4）旋轉到全閉合位置。

5.       在調速器從動軸位于全閉合位置時，將調速器控制桿以與垂直位置為20±5度的角度（2）安裝。

6.       在風門裝置控制桿和橫軸軸桿間安裝上端連桿組件（調節到長度X）。

7.       逆時針轉動化油器風門裝置到全開位置。化油器軸限動環的止動螺釘會與風門裝置的接合銷相對。

8.       將節流板和調節器軸都放到全開位置，根據拉桿間距調節連桿到適當距離，并安裝連桿。

9.       轉動連桿直到氣門完全閉合。調節節流閥止動螺釘與風門裝置的接合銷接觸。

10.   檢查連桿的運行。連桿在運行范圍內的任何位置都不能有澀感。將連桿放到完全閉合位置然后松開。由于自重，連桿會自動運行到全開位置。如果不能，則需要對連桿和軸承進行清潔并潤滑。 珀金斯配件供應,珀金斯發電機皮帶,青島六缸高壓共軌珀金斯發動機配件,濟南珀金斯配件供應,烏魯木齊道依茨配件,成都道依茨發動機配件,鉑金斯發動機柴油管,珀金斯六缸缸體銷售,江蘇無錫珀金斯發動機,上海進口康明斯柴油挖機配件,卡特cat配件專賣店,cat發動機配件,
