潤滑系統機油箱油底殼機油冷卻器螺栓扭矩數據沃爾沃VOLVO柴油機

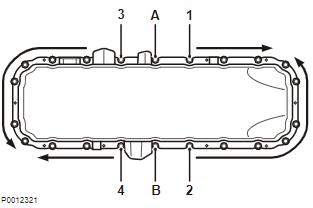

油底殼（材料：塑料）用螺栓A 和 B 緊固油底殼并將其扭轉至24 ± 4 Nm (17.7 ± 2.95 lbf ft)按照上圖1–4 的順序從中心向外緊固螺栓。24 ± 4 Nm (17.7 ± 2.95 lbf ft)收尾工作是檢查螺栓A 和 B 的扭矩24 ± 4 Nm (17.7 ± 2.95 lbf ft

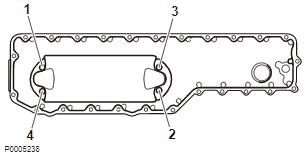

注意 按對角順序緊固螺栓，最后再擰緊第一個螺栓。油冷卻器，連接螺栓27 ± 4 Nm (19.91 ± 2.95 lbf ft)

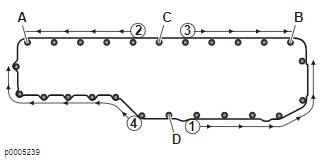

油冷卻器蓋將蓋安裝到發動機機體上，并將螺栓A 固定在橢圓形孔中。用安裝工具向水泵殼體按壓蓋并安裝螺栓B。檢查并確認蓋固定就位丟參見維修說明。安裝螺栓C 和 D 并擰緊24 ± 4 Nm (17.7 ± 2.95 lbf ft)按照上圖1–4 的順序從中心向外緊固蓋用螺栓。24 ± 4 Nm (17.7 ± 2.95 lbf ft)收尾工作是檢查螺栓C 和 D 的扭矩24 ± 4 Nm (17.7 ± 2.95 lbf ft)03-2 技術參數，發動機47702575 01-2022  © AB VOLVO PENTA19
