發動機槽中的活塞環間隙上下壓縮環刮油環磨損的極限與標準參數值

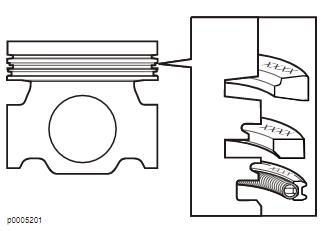

壓縮環數量2槽中的活塞環間隙：上壓縮環（梯形）下壓縮環0.09–0.14 mm（0.00354–0.00551 英寸）

在環開口處測量的活塞環間隙：上壓縮環0.40–0.55 mm（0.0157–0.0217 英寸）磨損公差<0.65 mm（0.0256 英寸）下壓縮環1.30–1.50 mm（0.0512–0.0591 英寸）磨損公差< 1.65 mm（0.065 英寸）刮油環數量1標記向上（顏色標記到間隙左側）槽中的活塞環間隙0.05–0.10 mm（0.00197–0.00394 英寸）在環開口處測量的活塞環間隙0.40–0.65 mm（0.0157–0.0256 英寸）磨損公差<0.80 mm（0.0315 英寸）03-2 技術參數，發動機3247702575 01-2022  © AB VOLVO PENTA
