沃爾沃發動機正時齒輪要怎樣拆卸的正確方法

沃爾沃VOLVO D13柴油發動機拆卸正時齒輪，拆卸拆下缸蓋；參見21-1, 缸蓋，拆卸。工具9993590 旋轉工具9998511 桿9998267 導軌套筒
1   拆下沃爾沃VOLVO D13柴油發動機前部發動機機腳。

2   拆下油底殼螺栓并拆下油底殼。P001012321-0 發動機整機，

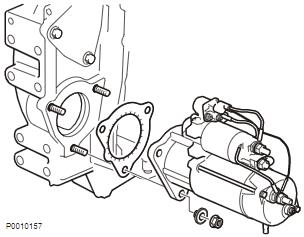

3   拆下起動馬達。

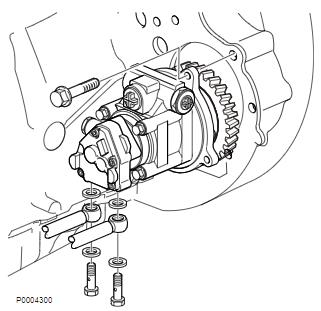

4   拆下帶有傳動裝置的沃爾沃VOLVO D13柴油發動機燃油泵；參見燃油供給泵，更換 253 頁。

5   拆下飛輪傳感器。

6   將飛輪旋轉到零標記。檢查并確認曲軸標記位于TDC。拆下飛輪螺栓。在松開螺栓的同時將 9993590 旋轉工具用作反向固定器。
7   拆下起動機側的下部沃爾沃VOLVO D13柴油發動機正時齒輪蓋螺栓（2 個）。

8   拆下燃油泵側的螺栓（6 個）。

9   拆下剩余的沃爾沃VOLVO D13柴油發動機正時齒輪蓋螺栓。安裝吊眼并連接提升工具。

10   使用 9998511 桿松開燃油泵側的中間板上的蓋。

11   以相同的方式使用起動機側的杠桿。

12   提出蓋。檢查哪些沃爾沃VOLVO D13柴油發動機齒輪需要更換。不得分離大齒輪（雙齒輪）；始終作為一個整體進行更換。如果油泵齒輪需要更換，則拆下燃油泵；參見潤滑油泵，更換 225 頁。

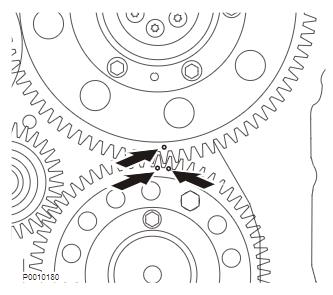

13   檢查并確認曲軸齒輪標記與雙齒輪保持一致。

14   檢查并確認曲軸齒輪標記與正時齒******的孔保持一致。

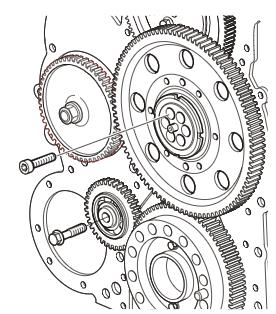

15   拆下下部中間齒輪。拆下雙齒輪（中心位置的亞倫螺栓）。
16   拆下中間齒輪。

17   注意 在拆下正時齒******之前，必須在發動機機體上安裝兩個 9998267 導軌套筒（緊固至 60 Nm(44 lbf.ft)）。這是為了確保在相同的位置準確更換齒******?，F(xiàn)在可以拆下正時齒******。拆下所有螺栓。使用杠桿小心撬出齒******（通過密封劑固定到位），但在撬動時不要挪動或損壞導向套。

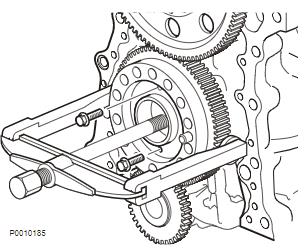

18   拆下固定沃爾沃VOLVO D13柴油發動機曲軸齒輪的兩個螺栓。使用合適的拔具拆下曲軸齒輪。在拔具螺栓下方放置一個較大的墊圈，以保護其螺紋不受損。
19   徹底清潔兩側的沃爾沃VOLVO D13柴油發動機齒******。清潔發動機機體和缸蓋密封表面，但不要拆下齒******導向套。
