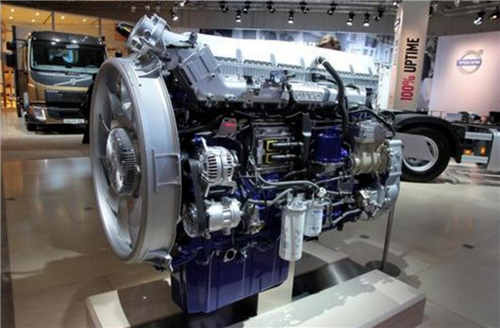

沃爾沃d13柴油機大修重新裝配教程教你認識Volvo維修技術
重新裝配，整個發動機從裝配，基本發動機進行。

1   將前部吊耳連接到缸蓋上。

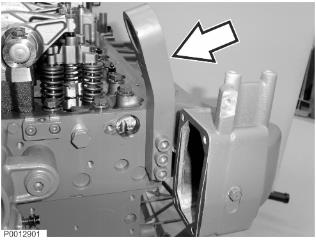

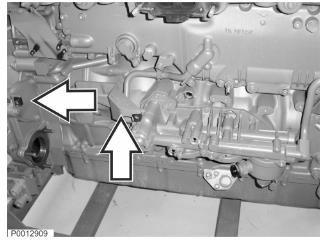

2   連接后部吊耳(1)。將支架板(2)連接到右側。

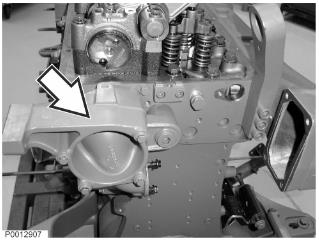

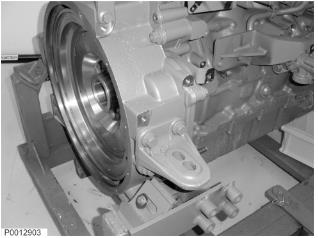

3   安裝后部發動機機腳。

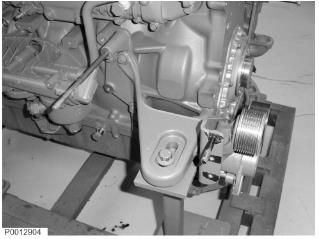

4   安裝前右發動機機腳。安裝中前發動機機腳。

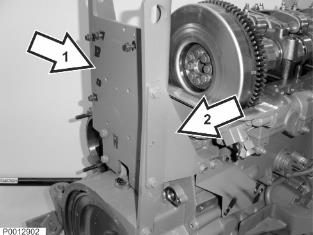

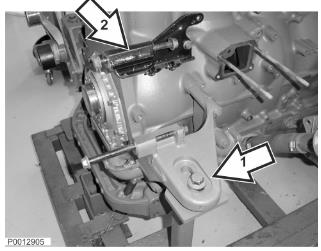

5   安裝前左發動機機腳(1)。交流發電機連接件(2)。扭轉所有發動機機腳螺栓；參見功能組 21 - 發動機 8 頁。

6   安裝進氣管。更換密封件，參見進氣歧管，更換 287 頁。

7   安裝恒溫器和恒溫器蓋。檢查恒溫器，參見恒溫器，功能檢查 363 頁。檢查冷起動閥，參見冷起動閥，檢查和更換 364 頁

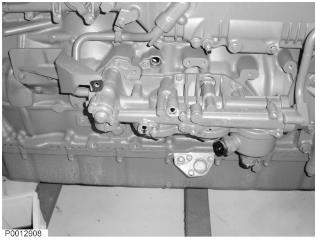

8   在油管支架上安裝襯墊。注意 不要使用密封劑。

9   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝后部增壓空氣冷卻器的兩個固定器。

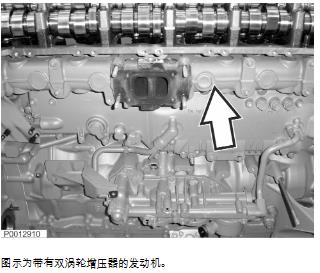

10   在排氣歧管上安裝兩個密封環，用于冷卻水和六個排氣歧管密封墊。注意 排氣歧管密封墊在必須面向歧管的一側標記。在螺母下使用墊圈并安裝新螺母。安裝閥殼體和渦輪增壓器期間，扭轉新螺母時切勿緊固。注意 所有單渦輪發動機和 IPS 雙渦輪發動機的排氣歧管可直接緊固。

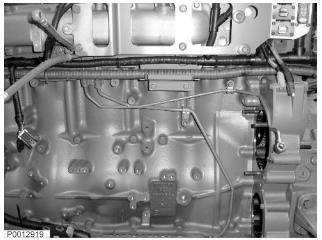

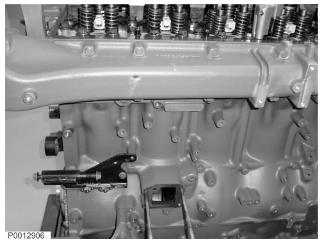

11   在導線線束上安裝連接支架。安裝位于導線線束后面的燃料管。

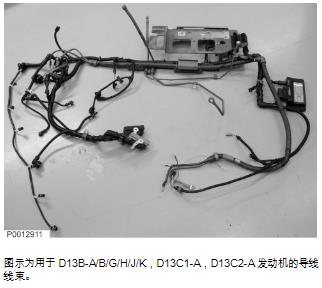

12   安裝大連接支架。下一步，安裝將導線線束固定在進氣歧管下面的導軌。圖示為帶有雙渦輪增壓器的發動機。圖示為用于D13B-A/B/G/H/J/K，D13C1-A，D13C2-A發動機的導線線束。圖示為 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A 發動機。

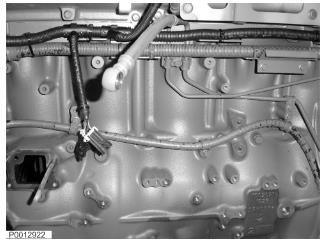

13   夾緊向前鋪設的導線線束。將繼電器安裝到固定器上并用一個夾子將二極管固定到交流發電機連接件上。

13   夾緊向前鋪設的導線線束。將繼電器安裝到固定器上并用一個夾子將二極管固定到交流發電機連接件上。

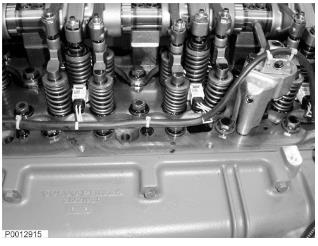

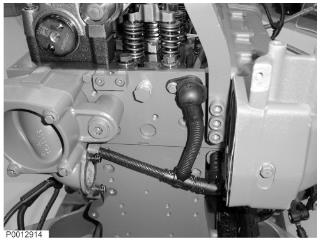

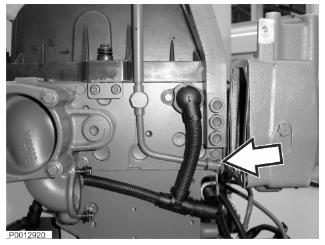

14   將噴油器線束插入缸蓋。檢查索環 O 型圈，如有必要，潤滑。快速拴住索環并夾緊溫度傳感器和廢氣門閥線束。

15   連接噴油器接線并夾緊導線線束。使用耐油耐熱的 VP 原裝電纜束帶。

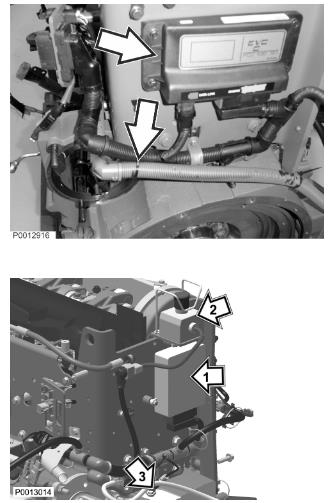

16   僅適用于 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A安裝 PCU。連接 PCU 線束端子和飛輪傳感器。用夾子固定導線線束。僅適用于 D13B-C/D/E/F/L/M/N，D13C3-A，D13C4-A安裝電源模塊(1)和緊急停車開關(2)。連接電源模塊線束端子、緊急停車開關和飛輪傳感器(3)。用夾子固定導線線束。

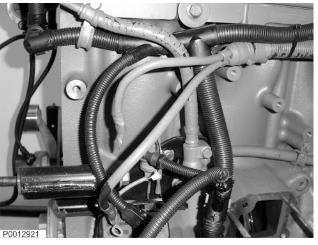

17   用夾子將導線線束固定到起動馬達下面并連接凸輪軸傳感器。

18   檢查閥蓋襯墊。安裝閥蓋(1)。僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A將隔熱罩(2)安裝到歧管上方。
19   確保燃油管正確夾緊。

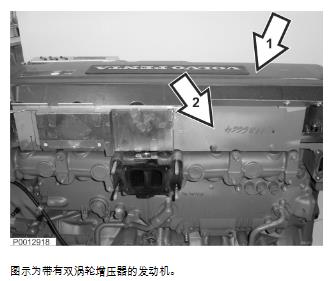

20   將燃油管安裝到缸蓋前方并夾緊吊耳下方的管路。左邊圖示為較低型號發動機上的燃油管。圖示為帶有雙渦輪增壓器的發動機。
左邊圖示為較高型號發動機上的燃油管。

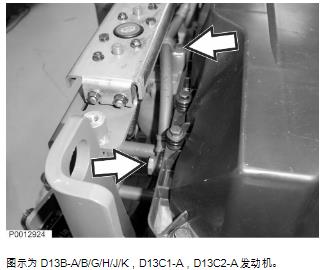

21   按圖示固定燃油管并將旁通閥栓到交流發電機連接件上。

22   用夾子固定管路。

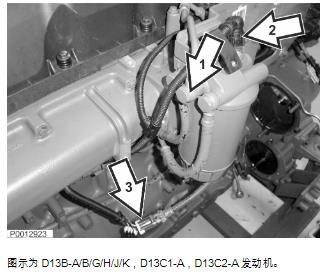

23   安裝燃料過濾器支架。安裝燃油管(1)。安裝新燃油過濾器。將線束端子連接到燃油壓力傳感器(2)上。僅適用于 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A連接燃油中含水傳感器線束端子(3)。

24   安裝缸蓋燃油管路并用兩個夾子牢牢夾緊在吸入管上。

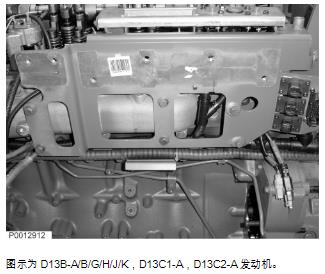

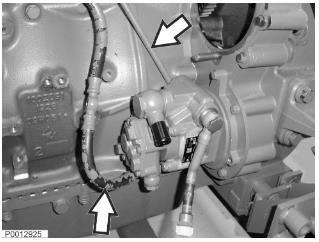

25   安裝燃油泵并連接燃油管路。圖示為 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A 發動機。圖示為 D13B-A/B/G/H/J/K，D13C1-A，D13C2-A 發動機。
