沃爾沃柴油機汽缸套、活塞檢查和測量方法VOLVO原廠配件資料

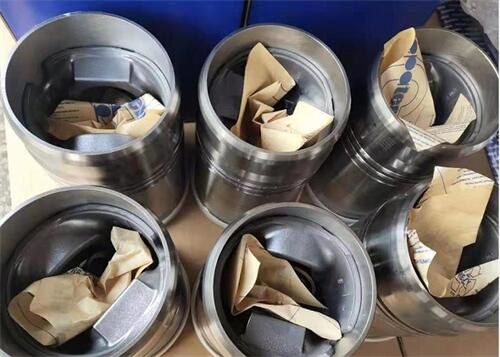

汽缸套和活塞，檢查檢查和測量之前仔細清潔缸套。重要！活塞和缸套組件只能作為一個整體單元提供。汽缸套缸套磨損測量可以在將缸套安裝在缸體中的情況下完成。注意 為了仔細檢查裂紋，必須將缸套從發動機機體中取出來。

1   使用汽缸示功器測量缸套。為了獲得盡可能高的磨損測量精確度，必須首先使用內徑規或測微計設置缸套。以缸套的原始直徑作為基值。

2   在上止點和下止點位置以及垂直方向上的若干位置測量缸套。在每個測量位置，必須按照長度方向和與發動機相對的交叉方向進行測量。
3   如果磨損超過0.45–0.50 mm，則必須使用新的成套襯片套件（活塞、缸套、活塞環、活塞銷和密封件）。油耗也會影響必須更換缸套的時間。

4   拆下缸套并進行裂紋檢查。檢查缸套凸緣時應尤其仔細。此檢查可以采用磁力探傷法。活塞
5   檢查活塞環槽是否磨損、擋圈是否損壞、活塞是否有裂紋和其它損壞。如果活塞在活塞裙上有深劃痕，則必須廢棄活塞（缸套套件）。如果活塞在活塞銷孔中或燃燒室底部有一個或多個裂紋，則同樣要廢棄活塞。必須使用白堊粉法進行裂紋測試。
