沃爾沃發動機噴油器銅套的更換經驗方法與使用volvo工具的介紹

volvo單體泵套筒，更換單體泵已拆下工具9998251 保護塞9998250 密封圈9998580 保護套筒9998599 清潔套件9996049 排水軟管88800513 沖頭9986173 拔具88800196 沖頭88800387 拔具88800460 套筒重要！對燃油系統進行作業時，要求特殊清潔。
1   使用排空冷卻劑 9996049 排水軟管；參見冷卻劑，排放 330 頁。標記并拆下氣門軛。
2   拆下保護塞。

3   仔細清潔套筒周圍。安裝 2 個密封環，以防拆卸套筒時污垢進入燃油管。

4   安裝支撐環(2)時，拉拔器標記(A)應明顯可見。若此標記不可見，則拆下套筒可能會很困難。將拉拔器(1)向下壓入套筒底部；見箭頭標記。安裝支撐環(2)。- 9998250 密封環，2 個(3)- 膨脹器(4)- 套筒(5)- 螺母(6)

5   將工具向下按壓至套筒底部。充分緊固螺母(1)，以便將拉拔器固定到位；采用適當力量并將工具(2)用作固定器。

6   替代方法 1從 88800387 拉拔器上取下套筒，然后套上88800460 套筒。

7   注意 適度緊固螺栓。使用螺栓安裝套筒(1)。朝向拉拔器(2)轉動至端部位置。

8   反向固定螺釘拉拔器(2)并轉動套筒螺母(1)直到套筒松開。

9   向上拉拉拔器和套筒。拆下畸形的套筒可能會很困難。如果出現這種情況，拆下拉拔器并為膨脹器尋找新的夾具。安裝支撐環并再次嘗試。

10   替代方法 2安裝拔具。擰緊，直到拉拔器凸耳到達支撐環。

11   繼續擰，直到套筒松開并且拉拔器和套筒可被拆下。拆下畸形的volvo套筒可能會很困難。如果出現這種情況，拆下拉拔器并為膨脹器尋找新的夾具。安裝支撐環并再次嘗試。

12   安裝新的套筒之前使用工具 9998599 清潔套件和電鉆。將工具 9998580 保護套筒安裝到噴油器孔中并用固定器固定。重要！ 必須使用編號為9998580 的工具 - 保護套筒，從而防止污垢進入燃油管中。

13   使用 9808618 清潔缸蓋壁。

14   使用編號為 9808614 的刷子和手柄及固定器清潔套筒座。
15   用編號為 9808617 的刷子清潔缸蓋孔。

16   拆卸編號為 9998580 的工具 - 保護套筒。確保 O形圈已拆下。
17   檢查并確保volvo活塞位于下止點上。重要！ 必須確保工具（零件號 9808617）長度不會損壞活塞。
18   用石墨漿 85134750 潤滑分接頭。

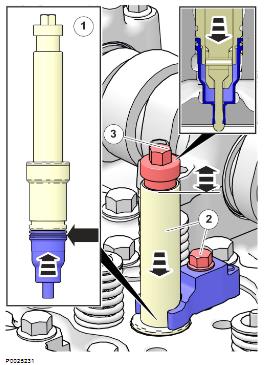

19    1將套筒安裝到擴展工具上。用肥皂水潤滑O形圈。2 使用單體泵軛固定工具。緊固扭矩：80 Nm3 將絲錐向下穿過套筒的尖端。
20   拆下擴展工具。
21   拆下密封環，(2 個)。

22   用墊圈安裝單體泵；參見單體泵，更換 257 頁。
23   按照標記重新安裝氣門軛。
24   安裝volvo搖臂橋。檢查閥和單元噴油器上的間隙。
25   安裝閥蓋。
26   加滿冷卻劑，檢查并確保沒有任何泄漏。
