康明斯Signature™、ISX發動機導線線束總成NH、NT、N14、L10模塊溫度接口模塊ISX11.9和ISX15電氣導線線束

2022/12/8 16:22:04

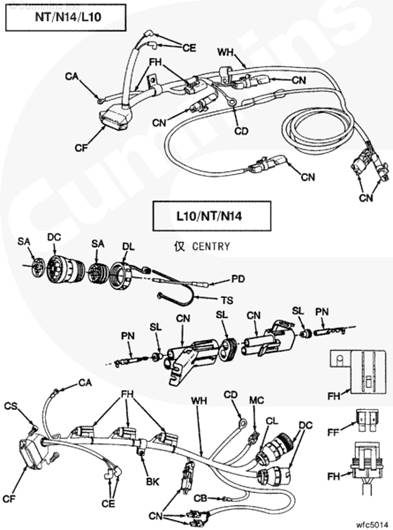

FAILURE CODE EU
電氣康明斯導線線束 (PT™ PACER、CENTRY™ 和 CELECT™ Plus)
NT、N14、L10

Failure Code Details
部件代碼	Component Description	故障模式
BK	卡箍安裝支架	BE BR CU MA MM WO WP
CA	10 號環形接頭	BR BU ER ID MA MM WO WP
CB	電動 STC 引線環形接頭	BR BU ER CO MA MM WO WP
CD	1/2 in 環形接頭	BR BU ER ID MA MM WO WP
CE	EFC 模壓 90 度接頭	BR BU ER ID MA MM WO WP
CF	Cannon™ 接頭	BE BR BU CO MA MM WO WP
CL	接頭標簽	BR MA WP
CN	Weatherpack™ 接頭	BR BU ER ID MA MM SR WO WP
CS	ECM (Cannon™) 接頭螺釘	BR
DC	C5 或 C6 (Deutsch™) 接頭	BR BU ID MA MM OC SR WO WP
DL	鎖環	BR MA MM
FF	保險絲	BR BU CO HR OC
FH	保險絲座	BR BU CO HR MA MM SR WO WP
MC	RPS（3 路 metri-pack™）接頭	BR BU ID MA MM OC SR WO WP
PD	Deutsch™ 針	BR CU LW MA MM WO WP
PN	Weatherpack™ 銷	BR BU CO CU HR LW MA MM WO WP
SA	Deutsch™ 密封件	BR CU ID LW MA MM WO WP
SL	Weatherpack™ 密封件	BE BR CU ER LA MA MM WO WP
TS	扎帶	BR BU MA MM WO
WH	康明斯導線線束	BE BR CO HR LR MA SR WO WP

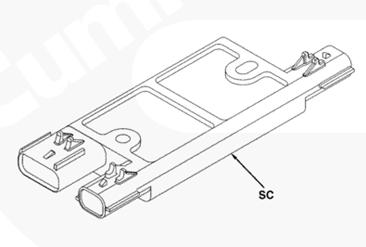

FAILURE CODE EU
溫度接口模塊
ISX11.9 和 ISX15

Failure Code Details
部件代碼	Component Description	故障模式
MH	安裝件（未顯示）	BE BR MA MM WO
SC	后處理 SCR 催化器溫度傳感器接口模塊	BR BU HR LR MW OC SR

FAILURE CODE EU
溫度接口模塊
ISX11.9 CM2250、QSX11.9 CM2250、ISX15 CM2250 和 QSX15 CM2250

Failure Code Details
部件代碼	Component Description	故障模式
MH	安裝硬件（未顯示）	BE BR MA MM WO
PF	后處理柴油微粒濾清器溫度傳感器接口模塊	BR BU HR LR MW OC SR BU

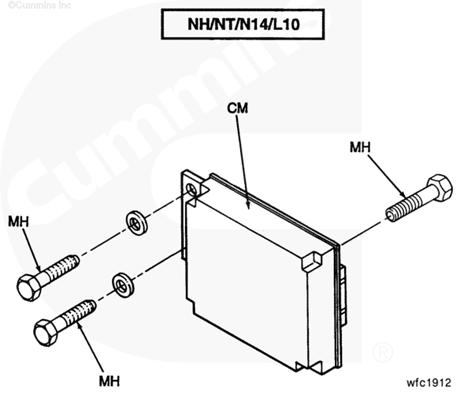

FAILURE CODE EV
PT™ PACER 模塊
NH、NT、N14、L10

Failure Code Details
部件代碼	Component Description	故障模式
CM	PACER 控制單元	AW BR CO CU ID MA MM WP
MH	安裝硬件	BE BR CU MA MM WP
PC	可調特性/參數（未顯示）	NP PW

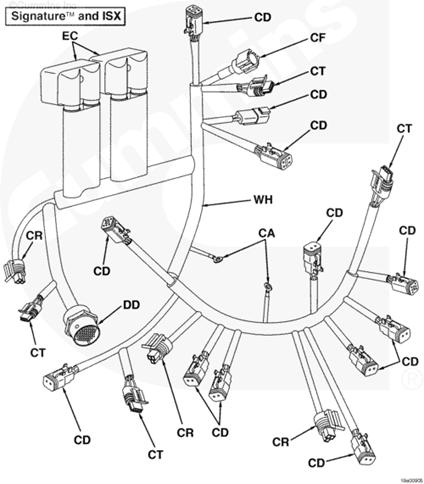

FAILURE CODE EX
發動機康明斯導線線束總成 (Signature™)
Signature™、ISX

Failure Code Details
部件代碼	Component Description	故障模式
CA	10 號環形接頭	BR BU ER ID MA MM WO WP
CD	packard™	BR BU ER ID MA MM WO WP
CF	cannon™ 8 針接頭	BE BR BU CO MA MM WO WP
CR	3 路 metri-pack™	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
CT	3 路 weather pack™	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
DD	deutsch™ 31 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
EC	deutsch™ 50 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP

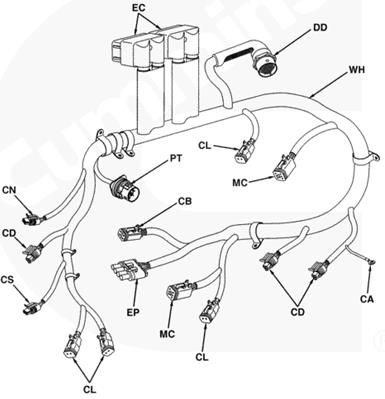

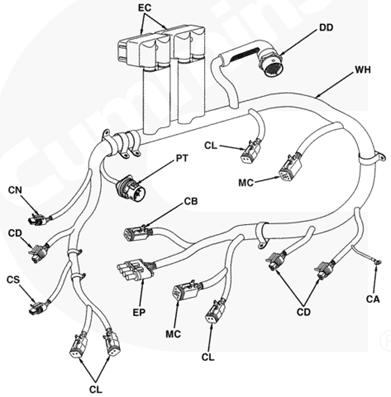

FAILURE CODE EX
發動機康明斯導線線束總成
ISM

Failure Code Details
部件代碼	Component Description	故障模式
CA	10 號環形接頭	BR BU ER ID MA MM WO WP
CB	deutsch™ 4 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
CD	packard™ 3 針接頭	BR BU ER ID MA MM WO WP
CL	deutsch™ 2 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
CN	packard™ 2 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
CS	2 路 metri-pack™ 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
DD	deutsch™ 31 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
EC	deutsch™ 50 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
EP	4 路 weather pack™ 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
MC	deutsch™ 6 針接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
PT	貫穿式接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP

FAILURE CODE EX
發動機康明斯導線線束總成
Signature™、ISX

Failure Code Details
部件代碼	Component Description	故障模式
CD	3 針 packard	BR BU ER ID MA MM WO WP
CF	8 針 ITT CANNON	BR BU ER ID MA MM WO WP
CI	3 針 amp	BR BU ER ID MA MM WO WP
CL	2 針 deutsch	BR BU ER ID MA MM WO WP
CN	2 針 packard	BR BU ER ID MA MM WO WP
FR	3 針 Framatome	BR BU ER ID MA MM WO WP
MC	6 針 deutsch	BR BU ER ID MA MM WO WP
WH	康明斯導線線束	BR BU ER ID MA MM WO WP

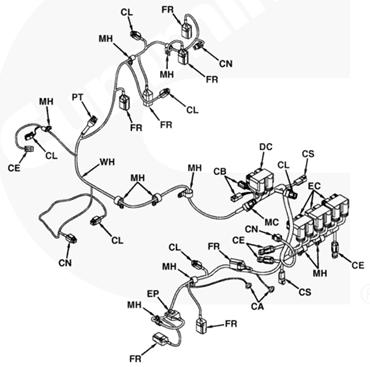

FAILURE CODE EX
發動機康明斯導線線束總成
ISM

Failure Code Details
部件代碼	Component Description	故障模式
CA	10 號環形接頭	BE BR CO CU HR ID LR MA MM MW OC SR WO WP
CB	4 針 Deutsch 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
CE	3 針 Deutsch 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
CL	2 針 Deutsch 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
CN	2 針 Packard 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
CS	2 路 metripak 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
DC	60 針 Deutsch 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
EC	50 針 Deutsch 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
EP	4 路 weatherpack 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
FR	3 針 framatome 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
MC	6 針 Deutsch 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
MH	安裝緊固件	BE BR CO CU ID MA MM WO WP
PT	貫穿式接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
WH	康明斯導線線束	BE BR BU CU HR ID LR MA MM MW OC SR WO WP

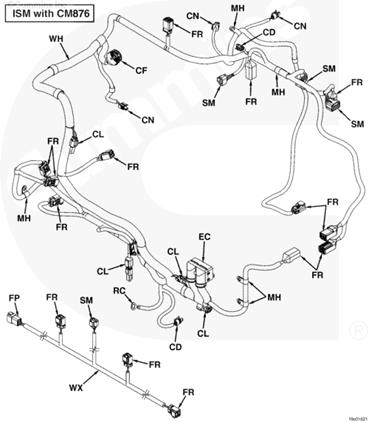

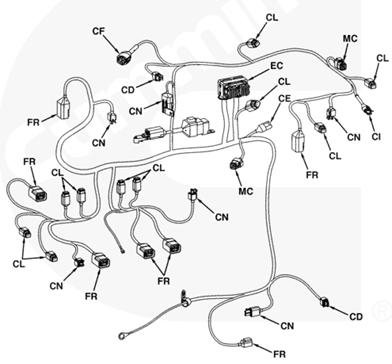

發動機康明斯導線線束總成
帶 CM876 的 ISM

Failure Code Details
部件代碼	Component Description	故障模式
CD	3-針 Packard 接頭	BE BU ER ID MA MM WO WP
CF	8-針 ITT Canon 接頭	BE BU ER ID MA MM WO WP
CL	2-針 Deutsch 接頭	BE BU ER ID MA MM WO WP
CN	2-針 Packard 接頭	BE BU ER ID MA MM WO WP
EC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FP	8-針 Deutsch 接頭	BE BU ER ID MA MM WO WP
FR	3-針 Framatone 接頭	BE BU ER ID MA MM WO WP
MH	安裝緊固件	BE BR CU MA MM WP
RC	1/2 in 環形端子	BR BU ER ID MA MM WO WP
SM	4-針 Sumitomo 接頭	BE BU ER ID MA MM WO WP
WH	康明斯導線線束總成	BR BU ER ID MA MM WO WP
WX	后處理康明斯導線線束	BR BU ER ID MA MM WO WP

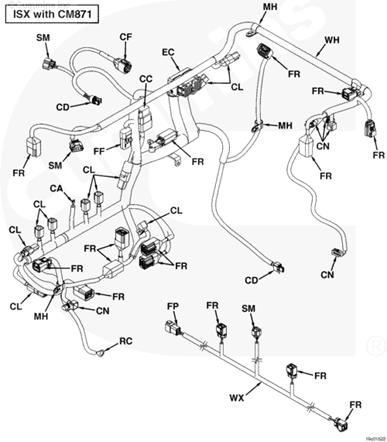

FAILURE CODE EX
發動機康明斯導線線束總成
帶 CM871 的 ISX

Failure Code Details
部件代碼	Component Description	故障模式
CC	5-針 Packard 接頭	BE BU ER ID MA MM WO WP
CD	3-針 Packard 接頭	BE BU ER ID MA MM WO WP
CF	8-針 ITT Canon 接頭	BE BU ER ID MA MM WO WP
CL	2-針 Deutsch 接頭	BE BU ER ID MA MM WO WP
CN	2-針 Packard 接頭	BE BU ER ID MA MM WO WP
EC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FR	3-針 Framatone 接頭	BE BU ER ID MA MM WO WP
FP	8-針 Deutsch 接頭	BE BU ER ID MA MM WO WP
MH	安裝緊固件	BE BR CU MA MM WP
RC	1/2 in 環形端子	BR BU ER ID MA MM WO WP
SM	4-針 Sumitomo 接頭	BE BU ER ID MA MM WO WP
WH	康明斯導線線束總成	BR BU ER ID MA MM WO WP
WX	后處理康明斯導線線束	BR BU ER ID MA MM WO WP

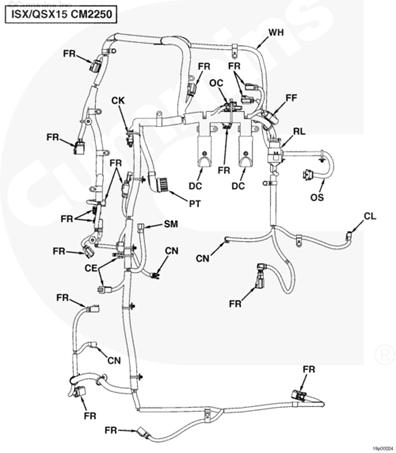

FAILURE CODE EX
發動機康明斯導線線束總成
ISX/QSX15 CM2250

Failure Code Details
部件代碼	Component Description	故障模式
CE	3 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CK	tyco™ 接頭	BR BU ER ID MA MM WO WP
CL	2 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CN	2 針 packard™ 接頭	BE BU ER ID MA MM WO WP
DC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FF	保險絲	BE BU ER ID MA MM WO WP
FR	framatone™ 接頭	BE BU ER ID MA MM WO WP
OC	OEM 接口接頭	BR BU ER ID MA MM WO WP
OS	氮氧化物傳感器接頭	BE BU ER ID MA MM WO WP
PT	貫穿式接頭	BE BU ER ID MA MM WO WP
RL	繼電器	BE BU ER ID MA MM WO WP
SM	sumitomo™ 接頭	BE BU ER ID MA MM WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP

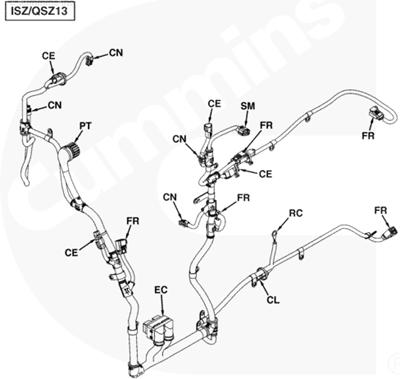

FAILURE CODE EX
發動機康明斯導線線束總成
ISZ/QSZ13

Failure Code Details
部件代碼	Component Description	故障模式
CE	3-針 Deutsch™ 接頭	BE BR BU CU HR ID LR MA MM MW OC SR WO WP
CL	2-針 Deutsch™ 接頭	BE BU ER ID MA MM WO WP
CN	2-針 Packard™ 接頭	BE BU ER ID MA MM WO WP
EC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FR	Framatone™ 接頭	BE BU ER ID MA MM WO WP
PT	貫穿式接頭	BE BU ER ID MA MM WO WP
RC	環形端子	BR BU ER ID MA MM WO WP
SM	Sumitomo™ 接頭	BE BU ER ID MA MM WO WP

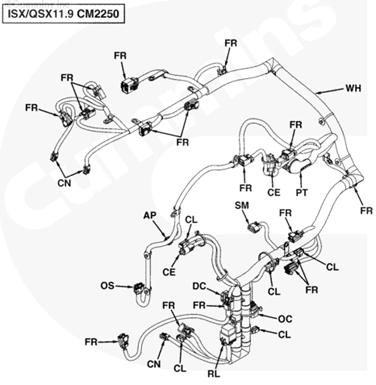

FAILURE CODE EX
發動機康明斯導線線束總成
ISX/QSX11.9 CM2250

Failure Code Details
部件代碼	Component Description	故障模式
AP	3 針 amp™ 接頭	BE BU ER ID MA MM WO WP
CE	3 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CL	2 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CN	2 針 packard™ 接頭	BE BU ER ID MA MM WO WP
DC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FR	framatone™ 接頭	BE BU ER ID MA MM WO WP
OC	OEM 接口接頭	BE BU ER ID MA MM WO WP
OS	氮氧化物傳感器接頭	BE BU ER ID MA MM WO WP
RC	環形端子（未顯示）	BR BU ER ID MA MM WO WP
RL	繼電器	BE BU ER IS MA MM SR WP
PT	貫穿式接頭	BE BU ER ID MA MM WO WP
SM	sumitomo™ 接頭	BE BU ER ID MA MM WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP

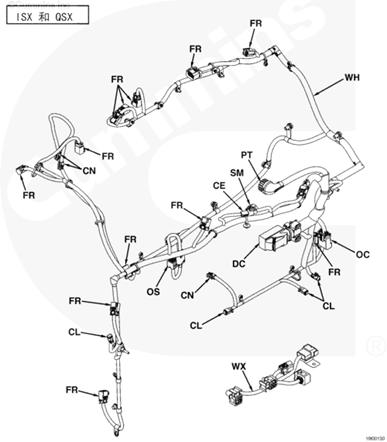

FAILURE CODE EX
發動機康明斯導線線束總成
ISX 和 QSX

Failure Code Details
部件代碼	Component Description	故障模式
CE	3 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CL	2 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CN	2 針 packard™ 接頭	BE BU ER ID MA MM WO WP
DC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FR	Framatome™ 接頭	BE BU ER ID MA MM WO WP
OC	氮氧化物傳感器接頭	BE BU ER ID MA MM WO WP
OS	氮氧化物傳感器接頭	BE BU ER ID MA MM WO WP
PT	貫穿式接頭	BE BU ER ID MA MM WO WP
SM	sumitomo™ 接頭	BE BU ER ID MA MM WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP
WX	后處理康明斯導線線束	BE BU ER ID MA MM WO WP

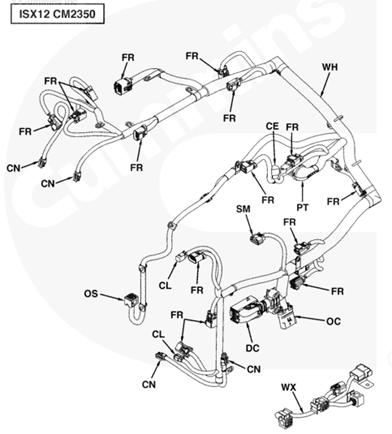

FAILURE CODE EX
發動機康明斯導線線束總成
ISX12 CM2350

Failure Code Details
部件代碼	Component Description	故障模式
CE	3 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CL	2 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CN	2 針 packard™ 接頭	BE BU ER ID MA MM WO WP
DC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FR	Framatome™ 接頭	BE BU ER ID MA MM WO WP
OC	OEM 接口接頭	BR BU ER ID MA MM WO WP
OS	氮氧化物傳感器接頭	BE BU ER ID MA MM WO WP
PT	貫穿式接頭	BE BU ER ID MA MM WO WP
SM	sumitomo™ 接頭	BE BU ER ID MA MM WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP
WX	后處理康明斯導線線束	BE BU ER ID MA MM WO WP

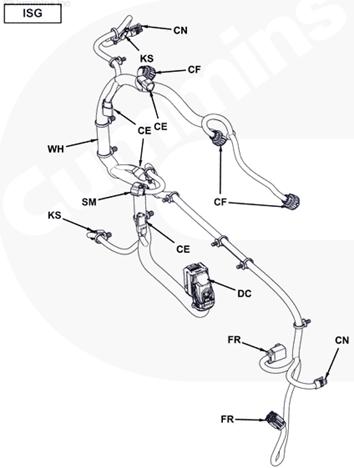

FAILURE CODE EX
發動機康明斯導線線束總成
ISG

Failure Code Details
部件代碼	Component Description	故障模式
CE	3 針 deutsch™ 接頭	BE BU ER ID MA MM WO WP
CF	amp 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
CN	2 針 packard™ 接頭	BE BU ER ID MA MM WO WP
DC	ECM 接頭	BE BO BR CO CU ER HR ID LR LW MA MM MW OC SR WO WP
FR	Framatome™ 接頭	BE BU ER ID MA MM WO WP
KS	kostal 接頭	BR BU ER ID MA MM WO WP
SM	sumitomo™ 接頭	BE BU ER ID MA MM WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP

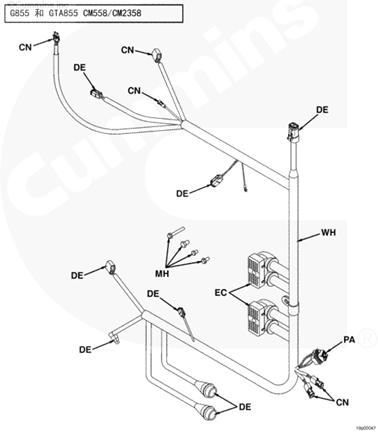

FAILURE CODE EX
發動機康明斯導線線束總成
G855 和 GTA855 CM558/CM2358

Failure Code Details
部件代碼	Component Description	故障模式
CN	weather pack™ 接頭	BR CU HR MA MM OC SR WO WP
DE	deutsch™ 接頭	BR CU HR MA MM OC SR WO WP
EC	ECM 接頭	BER CU HR MA MM OC SR WO WP
MH	安裝緊固件	BE BR CU MA MM WP
PA	packard™ 接頭	BE BR BU ER HR ID MA MM MW OC SR WO WP
WH	發動機康明斯導線線束總成	BR BU ER ID MA MM WO WP
