康明斯ISB5.9發動機 螺釘標記和扭矩技術規范值

概述

 注意

更換螺栓時，總是使用和原來相同規格和強度的螺栓。使用不正確的螺栓會損壞康明斯ISB5.9 G8發動機。

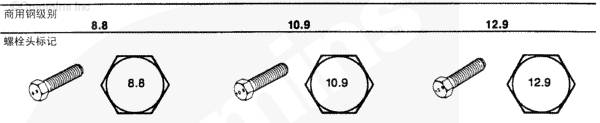

公制螺栓和螺母可以通過看螺栓頭部或螺母表面上刻有的分級標號來辨認，美制螺栓可以通過看螺栓頭部刻有的徑向標記線來辨認。

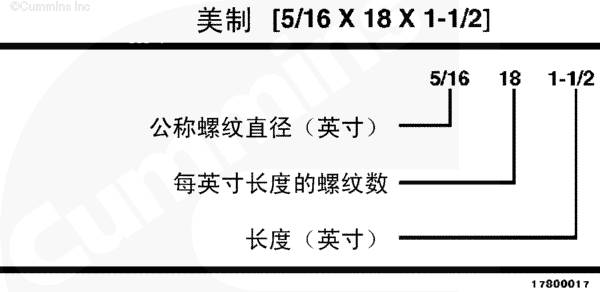

下例說明了如何辨認螺栓：

如果沒有給出特定的扭矩值，務必使用下表列出的扭矩值。

不要使用該扭矩值替代本手冊其他章節中規定的扭矩值。

表中給出的扭矩值針對潤滑過的螺紋。

如果 ft-lb 值小于10，將 ft-lb 值轉換成 in-lb 值，這樣可以使用 in-lb 扭矩扳手獲得較準確的扭矩值。例如：6 ft-lb 等于 72 in-lb。

如果沒有給出特定的扭矩值，務必使用下表列出的扭矩值。

不要使用該扭矩值替代本手冊其他章節中規定的扭矩值。

表中給出的扭矩值針對潤滑過的螺紋。

如果 ft-lb 值小于10，將 ft-lb 值轉換成 in-lb 值，這樣可以使用 in-lb 扭矩扳手獲得較準確的扭矩值。例如：6 ft-lb 等于 72 in-lb。

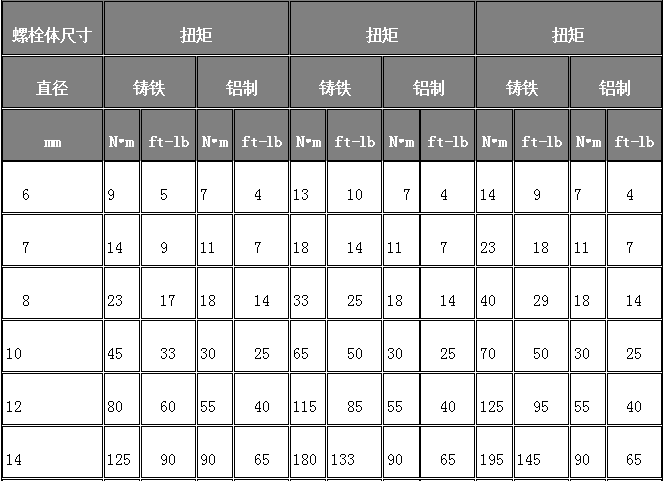

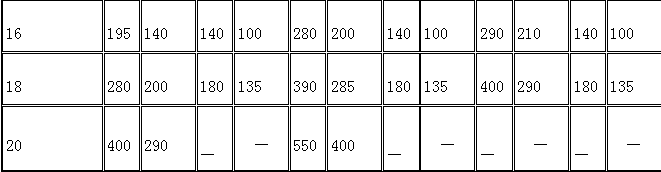

螺栓標記和扭矩值 — 公制

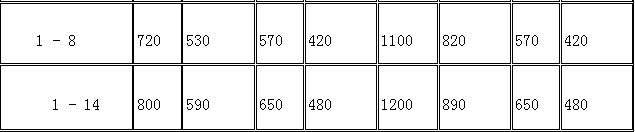

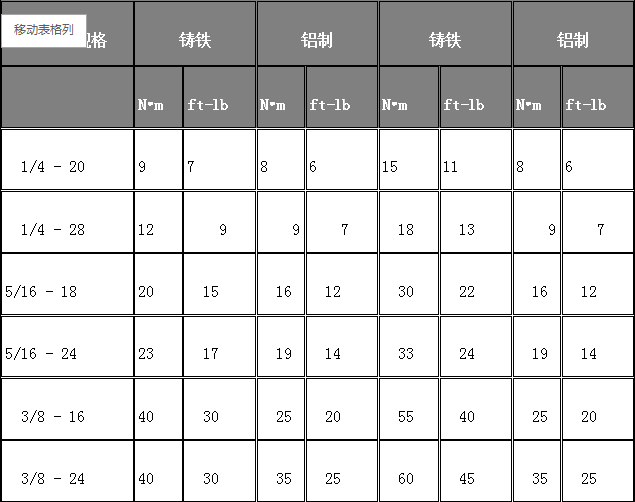

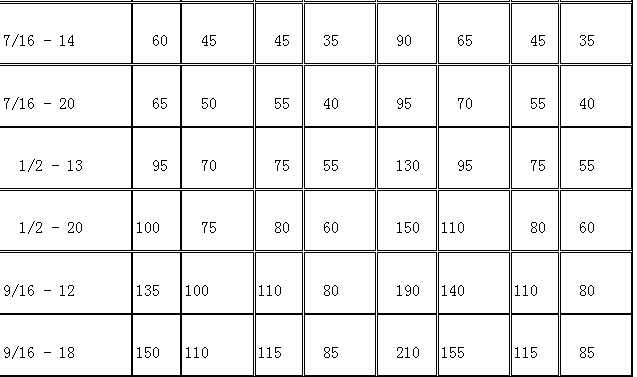

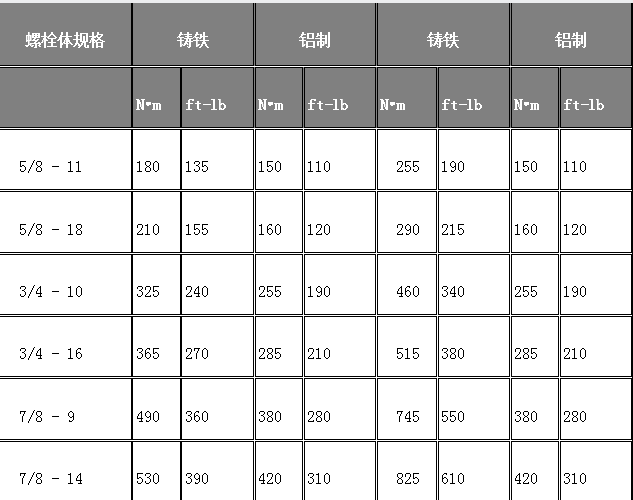

康明斯ISB5.9 G8發動機螺栓標記和扭矩值 — 美制
