珀金斯Perkins2506卡特C15發動機的機油油路示意圖

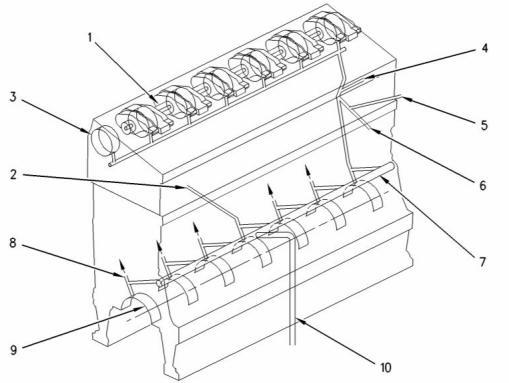

發動機機油流量示意圖
(1) 卡特C15發動機搖臂軸
(5) 至固定惰輪短軸的油道
(6) 至組合惰輪的油道
(7) 卡特C15發動機機油歧管
(9) 卡特C15發動機曲軸主軸承
(10) 來自濾清器的油道
(2) 至空氣壓縮機的機油管道
(3) 卡特C15發動機凸輪軸軸承軸頸
(4) 至可調惰輪的機油通道
(8) 卡特C15發動機活塞冷卻噴嘴

來自機油歧管（7）的機油在壓力下通過鉆孔油道輸送至曲軸主軸承（9）。機油流過曲軸上的鉆孔。這些油潤滑連桿軸承。少量機油被輸送至活塞冷卻噴嘴（8）。活塞冷卻噴嘴在活塞下側噴油。
機油流過正時齒輪殼體和附件驅動齒輪中的油道。這些油通過油道（2）流向空氣壓縮機。
油道（4）向可調惰輪提供機油。油道（5）向固定惰輪提供機油。油道（6）向齒輪組提供機油。機油流過齒輪軸中的油道。
機油泵中有一個壓力控制閥。該閥控制從機油泵流出的機油壓力。
油道（9）為后曲軸密封件提供潤滑。這可確保后曲軸密封件的使用壽命長。
機油通過氣缸體頂面上的空心定位銷流入氣缸蓋。機油通過氣缸蓋中的鉆孔油道流向凸輪軸軸承軸頸（3）和三個中央搖臂軸支撐。支架向每個搖臂軸供油。機油通過搖臂軸（1）上的孔流向噴油器搖臂襯套。這同樣的油潤滑氣門和滾軸。機油流過搖臂中的鉆孔油道。這些油潤滑滾軸、氣門橋和單體噴油器執行器的接觸面。飛濺潤滑油用于潤滑氣門系統的其他部件。
