起動系統

使用萬用表在直流電壓的范圍內找出起動系統中沒有運行的部件。

移動起動控制開關使起動卡特CAT發動機螺線管開始運轉。當起動卡特CAT發動機螺線管起動后可以聽見起動卡特CAT發動機副齒輪與卡特CAT發動機飛輪上的環齒輪咬合的聲音。

如果起動卡特CAT發動機上的螺線管沒有運轉，可能是由于螺線管中沒有電池電流。將萬用表的一根導線固定在螺線管上的電池纜線接點（接線柱）上。將另一根導線接入狀況良好的地面上。如果讀取刻度為零表示電池電路在某個地方斷開了。當在萬用表上有一個伏特讀取值時，進行進一步的測試是必要的。

螺線管的運行也將關閉卡特CAT發動機的電路。將萬有表的一根導線連接在固定于卡特CAT發動機上的螺線管接點處（接線柱）。將另一根導線接入狀況良好的地面上。運行起動卡特CAT發動機螺線管并查看萬用表。如果電池電壓有讀取值，這顯示問題出在卡特CAT發動機中。卡特CAT發動機必須卸下以進行進一步的測試。如果萬用表上的讀取值為零這表示螺線管的接點沒有閉合。這個指示指出需要對螺線管進行維修或對起動卡特CAT發動機副齒輪間隙進行調節。

進行一次試驗，將萬用表的一根導線固定在螺線管上的小電線接點（接線柱）上，并將另一根導線接地。查看萬用表并運行起動卡特CAT發動機螺線管。一個電壓讀取值顯示問題出在螺線管中。如果讀取值為零，表明問題出在起動開關或起動開關的電線上。

將萬用表的一根導線固定到起動開關上連接電池電線的接頭（接線端）上。將另一根導線固定在狀況良好的地面上。如果萬用表的讀取值為零表示電池電路有一處斷開。對斷路開關和線路進行檢查。如果有一個電壓讀取值，這表明問題出在起動開關或起動開關的導線上。

起動卡特CAT發動機運行太慢會產生過載，這是由于卡特CAT發動機在起動時有過大的磨擦。起動卡特CAT發動機運行緩慢也可能由于一個短路、連接松開或卡特CAT發動機中灰塵太多造成。

副齒輪間隙調節

在螺線管安裝后，對副齒輪間隙進行一次調節。起動卡特CAT發動機卸下時也能對副齒輪間隙進行調節。

檢查副齒輪間隙的接線
（1）從卡特CAT發動機螺線管上的接線端到卡特CAT發動機的接頭。（2）開關接線柱。（3）地線接線柱。

1.       安裝不帶接點（1）的螺線管。

2.       將一個與螺線管相同電壓的電池連接在標記為SW的接線柱（2）上。

3.       將電池的另一端接到地線接線端（3）上。

4.       用一根線將標為MOTOR的螺線管連接端與地線接線柱接通一會兒。副齒輪將移動到曲柄位置并停留在那里直到斷開電池連接。

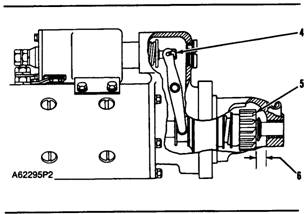

副齒輪間隙調節
（4）軸螺母。（5）副齒輪。（6）副齒輪間隙。

5.       將副齒輪朝整流器末端方向推動以使副齒輪不能自由活動。

6.       副齒輪間隙（6）必須是8.3至9.9毫米（0.33至0.39英寸）。

7.       卸下栓塞并轉動螺母（4）以調節副齒輪間隙。

螺線管位置調節

螺線管在起動卡特CAT發動機上的位置控制著副齒輪間隙。如果螺線管位置尺度正確，副齒輪間隙也就是正確的。請按照以下程序對螺線管位置進行調節。

螺線管位置測量

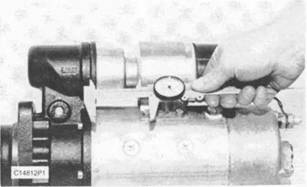

1.       使用測徑器核對中間罩（1）與螺線管上托架（2）之間的距離。

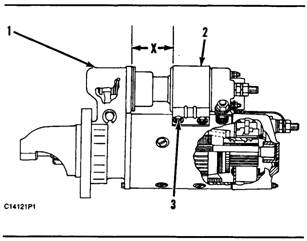

螺線管組件
（1）中間罩。（2）螺線管上托架。（3）螺栓（×）62.5+0.2-0.5毫米（2.46+0.08-0.20英寸）。

2.       如果所測距離不正確，松開螺栓（3）并移動螺線管直到距離正確。托架（2）有延長孔。

3.       在調節正確后擰緊螺栓（3），使其扭矩達到7至10牛·米（5至7磅·英尺）。
