空擋閥的結構示意如圖卡特彼勒980裝載機

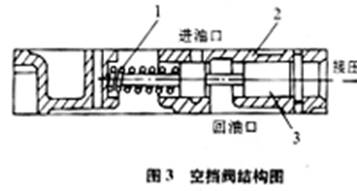

 該變速操縱閥的空擋閥的結構示意如圖3所示，其作用是當踩下左制動器踏板時，其制動系統的壓縮空乞推動控制滑閥3克服彈簧1的作用力左移，從而使壓差閥左移油腔與回油腔相通，壓差閥閥芯左移，使離合器內油壓下降而分離，當松開左制動器踏板時，則上述回油通路被 切斷，壓差閥又恢復原來的狀態，離合器油壓上升，直至上升至某一恒定油壓。

                1.彈簧    2.閥體    3.控制滑閥

    這樣，空擋閥能保證機械在制動時，使變速器自動處于空擋位置，不能傳遞動力，從而避免在制動時變矩器工作輪打滑發熱而浪費動力，以便將全部動力傳給工作裝置。
