康明斯發電機組調壓器輸出模塊A37控制器接線圖

調壓器輸出模塊為一功率放大器。該模塊用以放大從PCC傳來的脈沖寬度調制（PWM）信號，以驅動勵磁機繞組。由永久勵磁發電機（PMG）的輸出通過本模塊以放大脈沖寬度調制（PWM）信號。

接插件

調壓器輸出模塊共有 2組接插件，它們分別如下：

J7連接到發動機線束（控制器）

J7接線：

灰色 調壓器輸入信號（+）白色 調壓器輸入信號（-）藍色 B+輸入（運行信號）紫色 接地輸入 綠色/黃色起動輸入 黑色 起動電磁線圈

J10連接到發動機線束（輸出）

J10接線：綠色永久勵磁發電機（PMG）A相黃色  永久勵磁發電機（PMG）B相橘色  永久勵磁發電機（PMG）C相

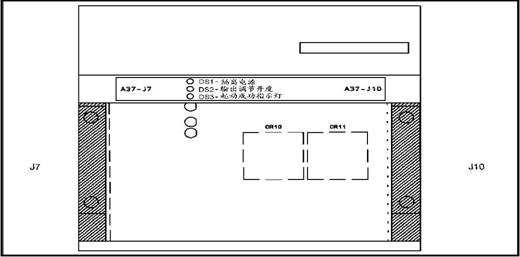

調壓器輸出模塊共有 3組二極管（LED），分別顯示下列狀態：

DS1當調壓器隔離電源正在工作時該指示燈亮（綠色）

DS2輸出調節開度 –負載增加時變亮 – 更大開度（淡黃色）。PWM信號的開度范圍為 0 -60%。因為一般情況下均低于10%，因此開度指示二極管（LED）通常在微亮狀態。

DS3  起動成功指示燈亮（綠色）。在轉速達到850 RPM，并且感應到PMG電壓大于105 V RMS，起動馬達脫開，起動成功。
