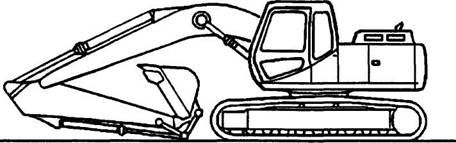

將機車停放在堅硬、平坦的地面上，然后將所有的工作裝置降至地面。

步驟 2

將發動機速度減至怠速并保持30秒，然后關閉發動機。

步驟 3

儀表板點火開關上系上“請勿操作”標簽。

步驟 4

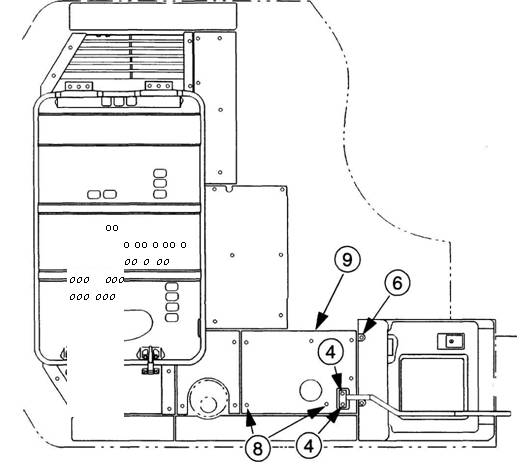

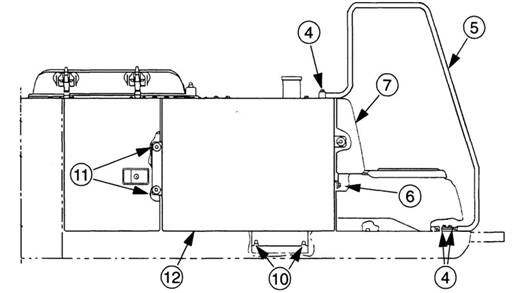

注：括弧中的序號數字參照第五、六頁圖。

取下油箱（1）下的檢查盤。

 步驟 5

打開油箱（2）的注油塞，然后打開閥門（3）排油，最后取下閥門。

步驟 6

提起前端防塵罩的蓋板。取下緊固螺絲（4），然后取下?lián)醢澹?SPAN lang=EN-US>5）。

步驟 7

取下防塵罩頂端螺絲（6）和內部螺絲，然后取下護罩（7）。

步驟 8

取下螺絲（8）和油箱（1）頂端的防護板（9）。.

步驟 9

松開機車底部螺絲（10），打開機車側面，取油箱（1）右側的螺絲（11），然后取下油箱（12）的防護板。

步驟 10

取下柴油濾芯（14）的緊固螺絲（13）。供油管（15）、（16）貼上標簽后取下，然后取下彈簧卡環（17）、（18）。

步驟 11

移開柴油探針（20）的塑料保護裝置（19），取下緊固螺絲（21），然后取下柴油探針（20）和密封件（22）。

步驟 12

取下油箱（1）的四個螺絲（23）和墊片（24）。

步驟 13

用吊裝設備取下油箱（1）。

步驟 14

柴油濾芯的取下請參照操作手冊。

安裝

注：括弧中的序號數字參照第五、六頁的圖。

步驟 1

用吊裝設備安裝油箱（1）。

步驟 2

安裝墊片（24）和四個螺絲（23），并擰緊到要求的扭矩，扭矩值參照第1002部分的規格說明。安裝閥門（3）并擰緊到10.8 Ib－ft。

步驟 3

安裝新密封件（22）、柴油探針（20）、螺絲（21）和探針的塑料保護裝置（19）。

步驟 4

安裝柴油濾芯（14）、螺絲（13）。按照標簽順序安裝油管（15）、（16），然后安裝擋圈（17）、（18）。

步驟 5

安裝油箱護板（12）、螺絲（10）（11），然后擰緊螺絲（10）（11）。

步驟 6

安裝油箱（1）頂端的防護板（9），然后擰緊螺絲（8）。

名稱

位置

4        螺絲

5        入口斜板

6        螺絲

7     護罩

8        螺絲

9        油箱防護板

10     螺絲

11     螺絲

12     油箱防護板

油箱
