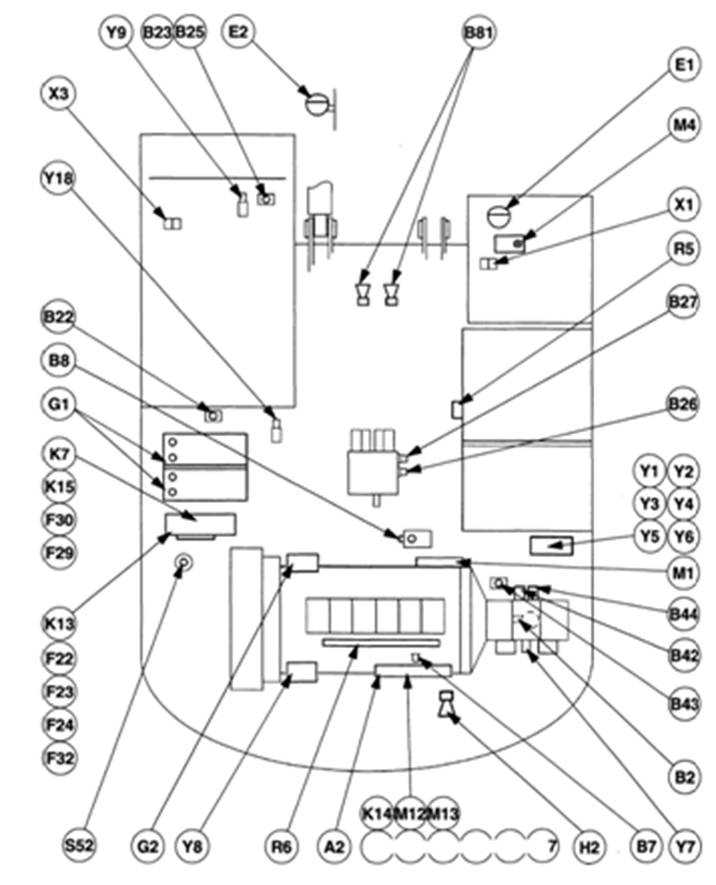

挖掘機各部件名稱位置駕駛室外部電氣電子電路和故障診斷

4001－7

A2  發動機控制器

B1   冷卻水溫度傳感器

B2 液壓油溫度傳感器

B6 氣溫傳感器

B7 柴油傳感器中的水位

B8 冷卻水量傳感器

B21發動機機油壓力開關

B22 回轉先導壓力開關

B23 破碎錘/液壓剪先導壓力開關

B25 破碎錘先導壓力開關

B26 上先導壓力開關

 B27行走先導壓力開關

B41 發動機轉速傳感器

B42 泵壓力傳感器（P1）

B43壓力傳感器（nega－cont）

B44 P2壓力傳感器（黃帶）

B46 發動機位置傳感器

B47 加力壓力傳感器

B81 喇叭

E1  工作燈（上車架）

E2工作燈（工作裝置）

F22 20A保險絲； F1、F11、F12 電路主保險絲

F23 65 A 保險絲； F3－F10、 F13－F20電路主保險絲

 F24  20 A 保險絲；F2電路主保險絲

F29 120 A保險絲；

 F30 保險絲盒

 F32 發動機控制器保險絲盒

G1 電瓶

G2交流發電機

H2 行走報警器

K7  繼電器電瓶

 K13 繼電器啟動器

K14 切斷繼電器柴油供給

K15 繼電器－柵格加熱器

M1 啟動馬達

M4 清潔器馬達

M12 柴油泵

M13 起動泵馬達

R5 柴油傳感器

R6 柵格加熱器

S52 空調壓縮機離合器開關

X1   進油泵連接器

X3 選配電源連接器（破碎錘/液壓剪）

Y1   回轉先導閥斷開電磁閥（綠帶）

Y2 先導壓力電磁閥（藍帶）

Y3 回轉制動電磁閥（粉帶）

Y4 兩級驅動電磁閥（紅帶）

Y5 加力電磁閥（黃帶）

Y6 緩沖器控制電磁閥（淺綠帶）

Y7 主泵比例電磁閥

Y8 空調電磁離合器

Y9 液壓剪/破碎錘選配流量電磁閥

Y18 自由回轉電磁閥
